智能型电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

智能型电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。其主要特点如下：
（1）适用于两位切断、调节的场合。
（2）智能型电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
（3）密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。
（4）智能型电动球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
（5）流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
（6）智能型电动球阀采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。

防爆电动调节阀安装使用说明：

一、安装前的准备

1、阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

2、把阀前后管线吹扫干净，掉管带内的油污、焊渣和一切其他杂质。

3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次，证实其工作正常。

二、安装方法及步骤

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2、检查阀孔，然后清洗阀孔。冲洗和干净管道中所有堆积的杂质(这些物质可能会损坏阀座和球)。

3、在安装期间，请不要利用阀的阀杆或手柄(手轮)部分作为起重物品的支点，以避免出现倒塌和其他意外事故。

4、把阀装上管道。本类阀可以放置于管道的位置和方向。两头先各自固定在一个法兰片上，然后在两头法兰盘片之间加上法兰垫片，固定好。放置的顺序如下图：

5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来管线的偏离。

6、用螺栓将两个法兰片对准法兰孔拉紧使其紧密结合。(有的管道或者是管件器材，已经自带法兰。)

三、操作和使用

1、操作前须确认管路和阀已被冲洗干净。

2、阀的操作由旋转阀杆(手动或自动控制方式)完成：顺时针旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。

3、当手柄或阀杆顶部沟槽方向与管线平行时，阀门为开启状态。

4、阀杆的扭力将会依下列因素的改变而有所差异：阀门开关的时间长度、管道系统的介质、管道压力和阀座的类型等。

防爆电动执行器概述：

防爆电动执行器其设计，款式新颖，有高智能，护、体积小、集成度高、稳定等特点。可带手动功能现场操作，也可远程控制，可满足工业自动化控制管理的各种要求，以AC220V/AC380V/AC110V/DC24V等为驱动电源，以4-20MA电流信号或者0-10VDC电压信号为控制信号，可使阀门运动到所需位置实现自动化控制，输出扭矩可达3000N.M。

、技术参数

防爆电动执行器安装环境要求:

1、本产品可在室内安装，也可在室外安装；

2、在长期有雨水、原料等飞溅和阳光直射的环境，需要加装防护罩；

3、清预留接线，手动操作等安装维修所需的空间；

4、周边环境温度在-30℃~+60℃范围内

注：在零度一下或者温差比较大的环境使用时，应使用带有防结霜的加热除湿器。

防爆电动球阀介质温度的要求：

1、与阀门配套使用时，工作介质温度传到执行机构上面，会导致执行机构温度升高；

2、工作介质是高温时，与阀门连接的支架起到减少热传导的作用；

3、工作介质温度80℃以下时选用标准支架；

4、工作介质温度80℃以上时选用高温支架。

防爆电动执行器现场电缆线、电线管安装要求：

1、接线腔搭配进口处有两个防爆堵头，用户接线时候，应根据使用需要卸下一个或两个防爆堵头，

2、电源线电缆，信号线电缆应分别从两个防爆接头引入电动执行机构，并要求接地，信号线原则上要使用屏蔽线。

3、卸下防爆堵头，装上与进线电缆适应的防爆接头，并拧紧。

4、旋下防爆接头的压紧螺母，将进线电缆从密封胶塞，压紧螺母，防爆接头体内传入电动执行机构内部。

5、根据控制电路图进行接线。

6、旋紧压紧螺母，使密封胶塞与电缆合处不得有间隙。

7、进线电缆外径与防爆接头体内孔径相等，禁止使用不合防爆要求的单根电线。

8、必须做好执行机构内部和外壳的接地。

9、本说明所述的只是防爆电缆拼接头的一种形式，用户亦可根据需要选用其他符合防爆要求的电缆，接头及接线方法。

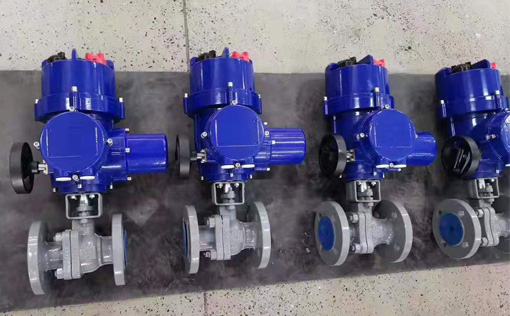

电动防爆调节球阀实物图
