电动套筒调节阀图片分为电动碳钢套筒调节阀和电动不锈钢套筒调节阀，是根据阀门的材质进行区分（见下图），上海彬米阀门生产的电动套筒调节阀广泛用于对蒸汽、水、油品等介质的流量、压力和温度进行调节，套筒调节阀由于阀芯采购通了套筒平衡式结构因而阀杆上不平衡力很小、稳定性好、适用于阀两端压差较高的场合。由于阀芯凹于套筒的侧面导向，受涡流冲击所产生的振动被减弱，具有噪音低、空化作用小、寿命长等优点。广泛应用于控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。

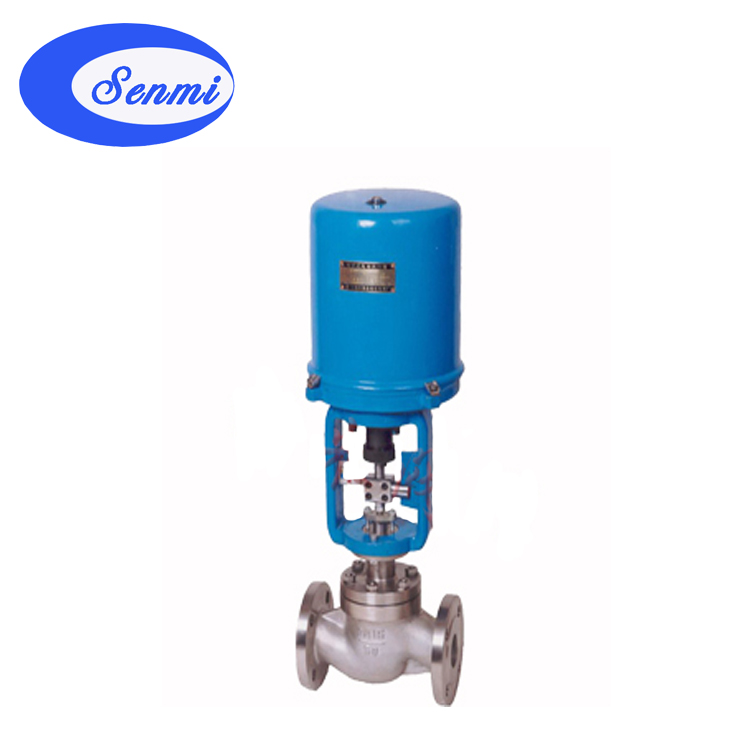

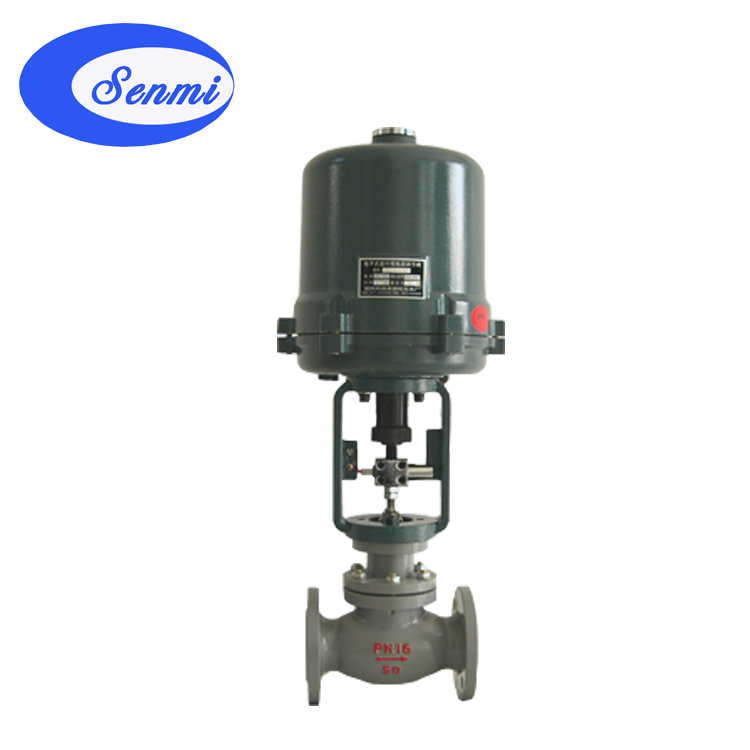

下面2张电动套筒调节阀图片分别为不防爆碳钢电动套筒调节阀图片和不防爆不锈钢电动套筒调节阀实物图

电动套筒调节阀技术参数
公称压力(MPa) 0.6、1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
阀芯形式 平衡式阀芯(套筒导向)
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

电动套筒调节阀性能指标
项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

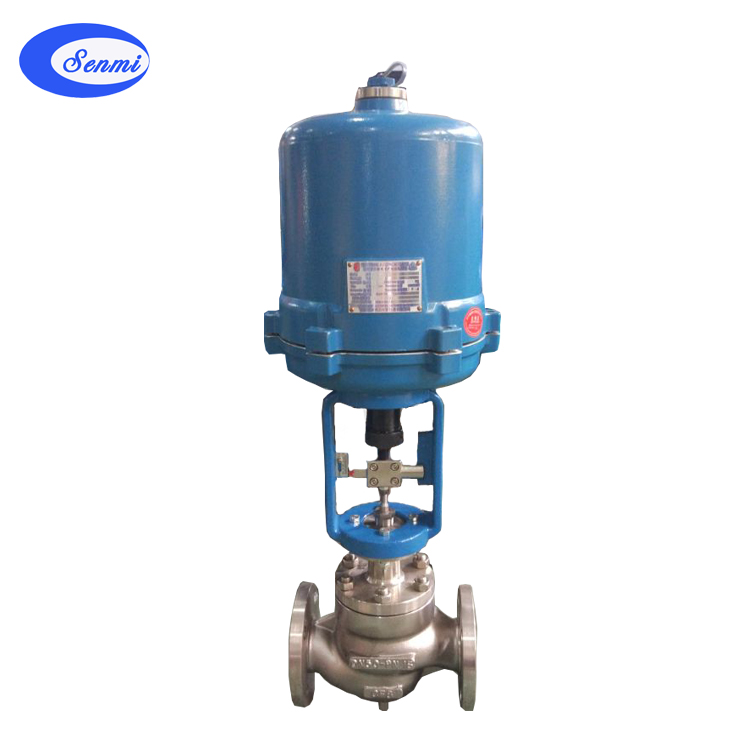

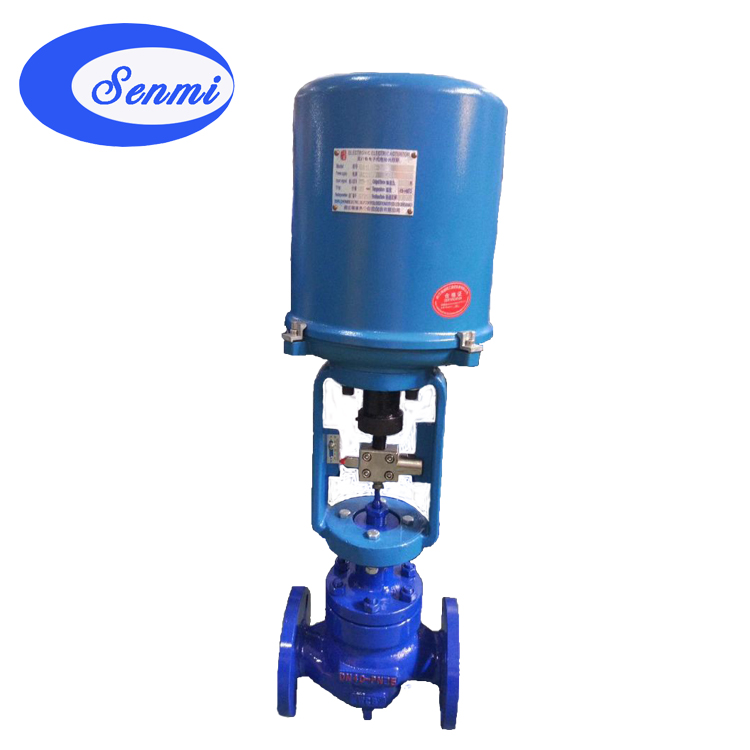

下面2张防爆电动套筒调节阀（碳钢）与 防爆电动套筒调节阀（不锈钢）实物图
