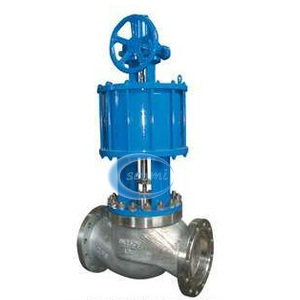

气动活塞式调节阀

更新时间：2019/4/1 9:18:00

简要描述：

气动活塞式套筒高压差调节阀是由 ZSA(B)-P 型弹簧活塞式可调零执行机构和精小型套筒阀组件组成，结构比 ZJHP 、 ZJHM 更轻小。推力更大 , 但灵敏度稍差。阀芯采用平衡式结构，许用压差大，抗振性好，噪声低、稳定性好，装拆简便，选择不同的弹簧范围可得需要的许用压差。

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

一、气动活塞式调节阀 概述

气动活塞式套筒高压差调节阀是由 ZSA（B）-P 型弹簧活塞式可调零执行机构和精小型套筒阀组件组成，结构比 ZJHP 、 ZJHM 更轻小。推力更大 , 但灵敏度稍差。阀芯采用平衡式结构，许用压差大，抗振性好，噪声低、稳定性好，装拆简便，选择不同的弹簧范围可得需要的许用压差。

应用于要求噪音低，工作压差大或按装位置受限制或要求响应速度快的工业生产过程的自控系统中。

气动活塞式调节阀均带阀门定位器。

二、 主要技术参数

公称通径 mm		20				25	40		50	65	80	100	150		200
阀座直径 mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.6	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
执行机构	型号
	气缸直径	125					160			200			250
	行程 mm	16					25			40			60
	弹簧范围 KPa	气关式： 40 ～ 200 ，气关式 80 ～ 240 ， 100 ～ 200 ， 200 ～ 350 ， 350 ～ 500
流量特性		直线；等百分比
可调比		R=50 ： 1
公称压力 MPa		1.6;4.0;6.4;
介质温度 ℃		-40 ～ 230℃ （常温型），散热片式 230 ～ 450℃ （中温型），特殊订货 -100 ～ 600℃
法兰标准		符合 JB78-59 、 JB79-59 标准，可按 JB/79.1-94 、 JB/79.2-94 、 ANSI 、 JIS 、 DIN 等标准订货生产

三、 性能指标 （带定位器）

四、 允许压差 （MPa）

ZSGP 气动活塞式单座调节阀

ZJGM 气动活塞式套筒调节阀

注： 1. 表列数据为气开式。
2. 选用压差超过 1MPa 时阀芯阀座密封面处应堆焊硬质合金或改用其它材料。

五、 主要零件材料及使用温度范围

六、 可配附件

七、 外形尺寸和重量
