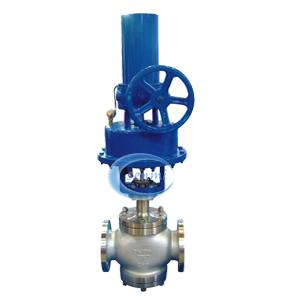

气动快速切断阀

更新时间：2019/4/1 9:18:02

简要描述：

ZSPQ型气动快速切断阀由活塞式气动执行机构与切断阀组成。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4


气动快速切断阀（底部带导向型阀体）	（精小型阀体）

■ 产品概述

ZSPQ型由活塞式气动执行机构与切断阀组成。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，具有结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密关闭，快速放空的自动控制系统中。

■ 主要技术参数

● 阀体

阀体形式	直通式铸造球型阀
公称通径	DN15～200mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰连接凹式（常温、中温、高温）；榫槽式（低温）
阀盖形式	常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

● 阀内件

阀芯形式	单座柱塞型阀芯
流量特性	两位快开特性

● 执行机构

执行器型号	ZSD活塞式执行机构
活塞直径	150mm（ZSD-2）、200mm（ZSD-3）、300mm（ZSD-5）、400mm（ZSD-7）
有效面积	175cm2（ZSD-2）、305cm2（ZSD-3）、700cm2（ZSD-5）、1245cm2（ZSD-7）
进气孔螺纹	M16x1.5（ZSD-2）、M20x1.5（ZSD-3 ZSD-5）、M24x2（ZSD-7）
zui大输出力	7200N（ZSD-2）、128700N（ZSD-3） 29300N（ZSD-5） 52000N（ZSD-7）
操作压力	500KPa
作用形式	气— 关式或气— 开式
可配附件	手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

■ 主要性能指标

公称通径（mm）	20	25	32	40	50	65	80	100	125	150	200
阀座直径（mm）	26	43	43	52	62	79	94	115	140	166	216
额定流量系数Kv	5.5	10	15	25	40	65	100	150	260	350	540
泄露量	1滴/min	3滴/min				5滴/min			7滴/min		9滴/min
行程（mm）	16			25		40			60
切断时间S	1~2					2~4
额定行程偏差	+10%
允许压差MPa	4.0					4.0	4.0	2.8	3.5	2.4
允许压差MPa	4.0					（2.5）	（1.7）	（1.0）	（1.1）	（0.8）	（1.6）

■ 主要外形及连接尺寸

公称通径	L	H1		带手轮				不带手轮
公称通径	L	双导向	精小型	H	H3	A	重量Kg	H	H3	重量Kg
20	180	105	53	662	447	222	39	574	359	26
25	190	111	58	732	447	222	46	644	359	33
32	210	117	68	744	447	222	48	656	359	35
40	230	131	73	885	570	280	85	778	463	61
50	265	146	80	915	570	280	89	808	463	65
65	285	181	90	1131	706	389	135	969	542	97
80	310	190	98	1147	706	389	143	983	542	99
100	355	194	108	1155	706	389	163	991	542	109
125	425	256	123	1588	1022	389	305	1305	739	218
150	460	266	140	1608	1022	389	331	1325	739	244
200	560	289	168	1659	1022	389	445	1376	739	358

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）编辑而成，转载请注明。
