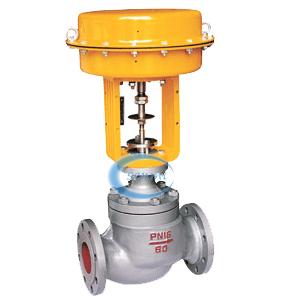

气动薄膜套筒调节阀，气动套筒调节阀

更新时间：2019/4/1 9:18:03

简要描述：

ZMQM气动薄膜套筒切断阀是由多弹簧气动薄膜执行机构和切断阀体组成。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

气动薄膜套筒调节阀

■气动薄膜套筒调节阀 产品概述

ZMQM气动薄膜套筒切断阀是由多弹簧气动薄膜执行机构和切断阀体组成。气动薄膜套筒切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜套筒切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜套筒切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。

■气动薄膜套筒调节阀 产品特点

1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
4、平衡型阀内件，提高了切断阀的许用压差。

■气动薄膜套筒调节阀 主要技术参数

● 阀体

阀体形式	直通铸造球型阀
公称通径	DN15～200mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、ANSI、JIS、HG等
连接形式	法兰式（RF、FF）
阀盖形式	（常温型）标准型
压盖型式	螺母压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

● 阀内件

阀芯形式	套筒阀芯（平衡式）
流量特性	快开特性

■ 主要零件材料

1	阀体	WCB、CF3、CF3M、CF8、CF8M
2	套筒	2Cr13、304、316、316L
3	阀芯（软）	2Cr13、304、316、316L（增强聚四氟乙烯）
4	垫片	聚四氟乙烯、金属石墨垫片
5	阀盖	WCB、CF3、CF3M、CF8、CF8M
6	轴封	2Cr13、304、316、316L
7	指示牌	L4、2Cr12
8	执行器	根据实际配置而定

■ 主要性能指标

公称通径（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		8	11	20	30	48	75	120	190	300	480	760
额定行程mm		8			12		20		25	40		60
有效面积cm2		100			200		400			600		1000
允许泄露量	硬密封	一般：10-4 × 阀额定容量；严密型：套筒 5X10-6 × 阀额定容量
	软密封	VI 级
允许压差MPa		≤ 公称压力
信号压力KPa		0 ～ 250

1、本产品性能指标贯彻GB/T4213-92。
2、表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变。
3、表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差。

■ 主要外形及连接尺寸

公称通经		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量（kg）	标准型	10	12	15	18	23	35	45	60	75	90	120

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）气动薄膜套筒切断阀编辑而成，转载请注明。
