活塞式气动切断阀

更新时间：2019/4/1 9:18:04

简要描述：

活塞式气动切断阀(简短气动切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

活塞式气动切断阀

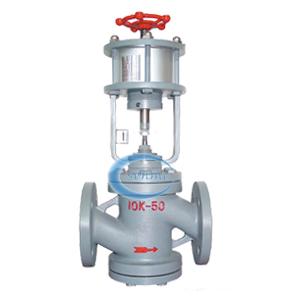

气动活塞式切断阀（ZSQP型）	气动活塞式切断阀（ZSQP-Ⅱ型）

■活塞式气动切断阀 产品概述

气动活塞式切断阀（简短气动切断阀），是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。气动活塞式切断阀具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的经营过程自动控制与远程控制系统中。
当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（0.4~0.6MPa）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使气动活塞式切断阀控制更加方便、简捷。

■ 主要技术参数

● 阀体

阀体形式	直通铸造阀体
公称通径	DN20～100mm
公称压力	PN1.6、2.5、4.0、6.4 MPa（国标）；ANSI 150、300LB（美标）；JIS 10、20、30K（日标）
法兰标准	GB、JB、ANSI、JIS、HG等
连接形式	法兰式（RF、FF）
阀盖形式	（常温型）标准型
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

● 阀内件

阀芯形式	单座、套筒、双座型阀芯
流量特性	快开特性

■气动活塞式切断阀 主要性能指标

公称通径 mm		20	25	32	40	50	65	80	100
额定流量系数Kv		7	11	20	30	48	75	120	190
额定行程 mm		8			12		20		25
气缸直径 mm		75			100		150
允许泄露量	硬密封	单座、双座：1.2X10 -7 X 阀额定容量；套筒： 5X10 -6 X 阀额定容量
	软密封	VI 级
允许压差MPa		≤ 公称压力
信号压力KPa		0 或 400 ～ 600

■ 主要性能规范

试验压力（MPa）	公称压力（MPa）					压力级（class）			JIS（K）
试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.5～0.7MPa

■ 主要外形及连接尺寸

公称通经		20	25	32	40	50	65	80	100	125	150	200
A		196			232		308			394		498
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H		340	345	370	380	390	475	490	500	765	825	927
H1		53	58	70	75	83	93	100	110	125	143	170
重量（kg）	标准型	10	12	15	18	23	35	45	60	75	90	120

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）气动活塞式切断阀编辑而成，转载请注明。
