产品中心您的位置：网站首页 > 电动阀门 > 电动蝶阀 > 电动塑料蝶阀|电动蝶阀-上海彬米阀门

电动塑料蝶阀|电动蝶阀-上海彬米阀门

更新时间：2019/4/1 9:18:07

简要描述：

电动塑料蝶阀(亦称电动PVC蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。

产品详细资料：

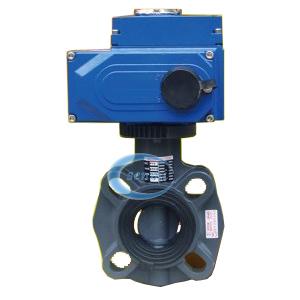

电动塑料蝶阀产品概述

电动塑料蝶阀（亦称电动PVC蝶阀）采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。upvc电动塑料蝶阀（电动PVC蝶阀）重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

upvc电动塑料蝶阀（电动PVC蝶阀）其主要特点如下：其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸，维护简单易行。

电动塑料蝶阀主要技术参数阀体

阀体形式	直通式阀体
公称通径	DN50～300mm
公称压力	PN1.0、1.6MPa
连接形式	法兰式 \ 对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
适用介质	PVC兼容的食品工业化学溶剂

阀内件

阀板形式	蝶形（垂直板式）
流量特性	线性

执行机构

执行器型号	DSR、381R、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

upvc电动蝶阀 主要性能规范

公称通径DN	50～300（mm）
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6

阀体形式	直通式阀体
公称通径	DN50～300mm
公称压力	PN1.0、1.6MPa
连接形式	法兰式 \ 对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
适用介质	PVC兼容的食品工业化学溶剂

阀内件

阀板形式	蝶形（垂直板式）
流量特性	线性

执行机构

执行器型号	DSR、381R、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

upvc电动蝶阀 主要性能规范

公称通径DN	50～300（mm）
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6

upvc电动蝶阀 主要外形及连接尺寸


	电动塑料蝶阀						电动塑料蝶阀（结构图）
通径（mm）		英寸″	尺寸（mm）
通径（mm）		英寸″	长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50		2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65		2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80		3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100		4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125		5	66	130	216	210	210	165	8-22	8-23	8-18
150		6	74	151	241.55	240	240	177	8-22	8-23	8-23
200		8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250		10	110	255	362	355	350	240	12-25	12-25	12-23
300		12	129	311	432	400	400	297	12-25	12-25	12-23

注：以上表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

通径（mm）	英寸″	尺寸（mm）
通径（mm）	英寸″	长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23

注：以上表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。
