产品中心您的位置：网站首页 > 电动阀门 > 电动蝶阀 > 电动伸缩式蝶阀|电动蝶阀-上海彬米阀门

电动伸缩式蝶阀|电动蝶阀-上海彬米阀门

更新时间：2019/4/1 9:18:07

简要描述：

电动伸缩式蝶阀是由角行程电动执行器于伸缩蝶阀组成，电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块

产品详细资料：

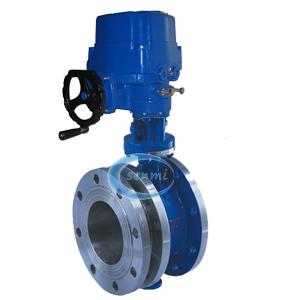

电动伸缩式蝶阀产品概述

电动伸缩式蝶阀是由角行程电动执行器于伸缩蝶阀组成，电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动伸缩式蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。电动伸缩式蝶阀其主要特点如下：
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。

电动伸缩式蝶阀主要技术参数阀体

阀体形式	直通铸造阀体
公称通径	DN50～2000mm
公称压力	PN0.6、1.0、1.6
法兰标准	JB、ANSI、GB、HG、JIS等
连接形式	法兰式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式	蝶形
流量特性	开关型（线性）、调节型（近似等百分比）

执行机构

执行器型号	DZW、DSR、381R、HQ、Q型
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

电动伸缩式蝶阀 主要零件材料


SD943电动伸缩蝶阀	SD943电动伸缩蝶阀（结构图）

序号	零件名称	材料名称
1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下阀轴	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	阀板	HT200、WCB、CF3、CF3M、CF8、CF8M
5	销轴	25、35、45
6	阀杆	2Cr13、304、316、316L
7	压板	HT200、WCB、CF3、CF3M、CF8、CF8M
8	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
9	伸缩节	HT200、WCB、CF3、CF3M、CF8、CF8M
10	填料	聚四氟乙烯/柔性石墨
11	支架	HT200、WCB、CF3
12	填料压板	HT200、WCB、CF3、CF3M、CF8、CF8M
13	电动执行器	配置执行器不同，材质也不相同

电动伸缩式蝶阀 主要性能规范

公称通径DN	50～1000（mm）
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
渗漏率	金属硬密封：＜0.1×DNmm3/s （符合GB/T13927-92标准）、软密封：零泄露
适用温度	碳钢：-29℃～425℃、不锈钢：-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气动、电动

电动伸缩式蝶阀 主要外形及连接尺寸

公称通径	外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径	高度		结构长度L			执行器宽度		0.6MPa			1.0MPa			1.6MPa
毫米	H	H1	zui大	zui小	标准	A	B	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	80	440	186	156	171	250	255	140	110	4-14	165	125	4-18	165	125	4-18
65	95	445	190	160	175	250	255	160	130	4-14	185	145	4-18	185	145	4-18
80	98	476	198	166	182	250	255	190	150	4-18	200	160	8-18	200	160	8-18
100	114	504	228	188	208	250	255	210	170	4-18	220	180	8-18	220	180	8-18
125	128	550	240	201	220	250	255	240	200	8-18	250	210	8-18	250	210	8-18
150	139	652	240	206	226	300	315	265	225	8-18	285	240	8-22	285	240	8-22
200	174	732	265	219	242	300	315	320	280	8-18	340	295	8-22	340	295	12-22
250	215	823	295	240	267	300	315	375	335	12-18	395	350	12-22	405	355	12-26
300	245	877	308	254	282	300	315	440	395	12-22	445	400	12-22	460	410	12-26
350	270	932	327	272	300	300	315	490	445	12-22	505	460	16-22	520	470	16-26
400	305	1047	368	308	338	300	315	540	495	16-22	565	515	16-26	580	525	16-30
450	325	1092	370	310	340	575	714	595	550	16-22	615	565	20-26	640	585	20-30
500	360	1182	392	332	362	575	714	645	600	20-22	670	620	20-26	715	650	20-33
600	445	1380	441	375	408	656	810	755	705	20-26	780	725	20-30	840	770	20-36
700	505	1502	460	400	445	656	810	860	810	24-26	895	840	24-30	910	840	24-36
800	560	1545	499	445	475	656	810	975	920	24-30	1015	950	24-33	1025	950	24-39
900	630	1710	520	460	490	785	863	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	680	1805	600	530	565	785	863	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	795	2096	675	571	623	785	863	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
1400	900	2296	760	684	722	790	1338	1630	1560	36-36	1675	1530	36-42	1685	1590	36-48
1600	1100	2720	860	770	815	868	1476	1830	1760	40-36	1915	1820	40-48	1930	1820	40-56
1800	1124	2830	930	830	880	868	1476	2045	1970	44-39	2115	2020	44-48	2130	2020	44-56
2000	1292	3120	1020	920	970	965	1600	2265	2180	48-48	2325	2230	48-48	2345	2230	48-62

注：以上表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）电动伸缩蝶阀编辑而成，转载请注明。
