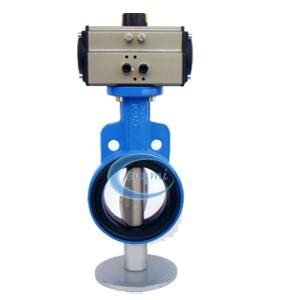

气动软密封蝶阀，气动蝶阀

更新时间：2019/4/1 9:18:08

简要描述：

气动软密封蝶阀亦属中线软密封蝶阀，是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用，又可作调节介质的流量用。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

气动软密封蝶阀 产品概述

气动软密封蝶阀亦属中线软密封蝶阀，是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用，又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶，泄露量可达零。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到zui佳效果。气动软密封蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于泄露量要求较高、有腐蚀性的场合，作调节流量和截流介质。

气动软密封蝶阀 主要特点

1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性为直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。　
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、气动软密封蝶阀可设计成法兰连接和对夹连接。

气动软密封蝶阀 主要技术参数

阀体

阀体形式	直通铸造蝶阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式	垂直板式（蝶形）
流量特性	线性

执行机构

执行器型号	GT系列、ST系列、AT系列、AW系列、系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式（B）－－失气时阀位开（FO）；气开式（K）－－失气时阀位关（FC）双作用执行机构：气关式（B）－－失气时阀位保持（FL）；气开式（K）－－失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动软密封蝶阀 主要内部结构图


气动软密封蝶阀_阀体结构图（法兰式）	气动软密封蝶阀_阀体结构图（对夹式）

气动软密封蝶阀 主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M	1	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316	2	密封圈	NBR丁晴橡胶、PTFE、尼龙
3	下阀轴	2Cr13、304、316、316L	3	下轴套	铜合金、304、316
4	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M	4	阀杆	2Cr13、304、316、316L
5	密封圈	NBR丁晴橡胶、PTFE、尼龙	5	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	压板	HT200、WCB、CF3、CF3M、CF8、CF8M	6	上轴套	铜合金、304、316
7	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M	7	填料	聚四氟乙烯/柔性石墨
8	上阀轴	2Cr13、304、316、316L	8	填料压套	25、35、304、316
9	上轴套	铜合金、304、316	注：在环境较苛刻场合亦可根据客户现场要求特定材质。
10	填料	聚四氟乙烯/柔性石墨
11	填料压套	HT200、WCB、CF3、CF3M、CF8、CF8M

气动软密封蝶阀 主要性能指标

回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV级标准
可调范围R	50：1

气动软密封蝶阀 主要性能规范

公称通径DN（mm）		50-1800
公称压力	PN（MPa）	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.6	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品及有腐蚀性介质等

气动软密封蝶阀 主要外形及连接尺寸

公称通径 DN（mm）		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根据所配执行机构而定
A		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）气动软密封蝶阀编辑而成，转载请注明。
