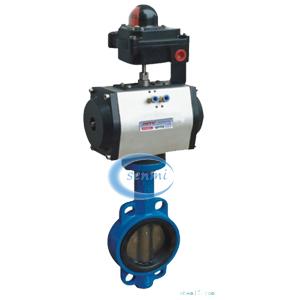

气动衬胶蝶阀，气动蝶阀

更新时间：2019/4/1 9:18:10

简要描述：

气动衬胶蝶阀(亦称气动耐腐蚀蝶阀)，是采用角行程活塞式气动执行器及衬胶蝶阀蝶体组成，可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

气动衬胶蝶阀 产品概述

气动衬胶蝶阀（亦称气动耐腐蚀蝶阀），是采用角行程活塞式气动执行器及衬胶蝶阀蝶体组成，可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动衬胶蝶阀不仅具有优良的防腐（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动衬胶蝶阀整个蝶板与阀体在360°圆周内同心（中线）具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。

气动衬胶蝶阀 主要特点

1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好（橡胶耐磨性是铜的七倍）。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、抗霉。

气动衬胶蝶阀 主要技术参数

阀体

阀体形式	直通铸造蝶阀
公称通径	DN50～1000mm
公称压力	PN1.0、1.6 MPa
法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式	法兰式、对夹式
阀盖形式	一体式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

阀内件

阀板形式	垂直板式（蝶形）
流量特性	线性

执行机构

执行器型号	GT系列、ST系列、AT系列、AW）系列单双作用气动执行器
供气压力	400～700KPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式（B）－－失气时阀位开（FO）；气开式（K）－－失气时阀位关（FC）双作用执行机构：气关式（B）－－失气时阀位保持（FL）；气开式（K）－－失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动衬胶蝶阀 主要性能指标

回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV级标准
可调范围R	50：1

气动衬胶蝶阀 主要零件材料

阀体、底座	球墨铸钢、铸钢、不锈钢、衬橡胶
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、衬橡胶
密封圈	不锈钢、衬橡胶
阀杆	2Cr13、不锈钢、衬橡胶
填料	V型聚四氟乙烯填料、柔性石墨填料

气动衬胶蝶阀 密封材料选择

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

气动衬胶蝶阀 主要性能规范

公称通径DN（mm）	50-1800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.6	0.6	0.6
适用介质	弱碱、盐酸、空气、水及各类酸性物质

气动衬胶蝶阀 主要外形及连接尺寸

公称通径 DN（mm）		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	法兰式	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L	对夹式	43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H		63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根据所配执行机构而定
A		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）气动衬胶蝶阀编辑而成，转载请注明。
