更新时间:2019/4/1 9:18:10
气动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。
Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

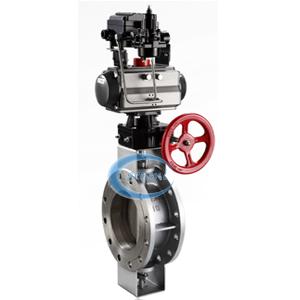

气动通风蝶阀 产品概述
气动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。气动通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。该阀门是一种非密闭型蝶阀,气动通风蝶阀广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。
气动通风蝶阀 主要技术参数
阀体
|
			 阀体形式  |

			 钢板焊接阀体  |

|
			 公称通径  |

			 DN50~2000mm  |

|
			 公称压力  |

			 PN0.25、0.6、1.0 MPa  |

|
			 法兰标准  |

			 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等  |

|
			 连接形式  |

			 法兰式、对夹式  |

|
			 阀盖形式  |

			 一体式  |

|
			 压盖型式  |

			 压盖压紧式  |

|
			 密封填料  |

			 V型聚四氟乙烯填料、柔性石墨填料  |

阀内件
|
			 阀板形式  |

			 垂直板式(蝶形)  |

|
			 流量特性  |

			 线性  |

执行机构
|
			 执行器型号  |

			 GT系列、ST系列、AT系列、AW系列单双作用气动执行器  |

|
			 供气压力  |

			 400~700KPa  |

|
			 气源接口  |

			 G1/4"、G1/8"、G3/8"、G1/2"  |

|
			 环境温度  |

			 -30~+70℃  |

|
			 作用形式  |

			 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)  |

|
			 可配附件  |

			 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等  |

注:如需详细执行器参数,请进入气动执行器页面进行查阅。
气动通风蝶阀 主要零件材料
|
			 阀体、底座  |

			 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料  |

|
			 蝶板  |

			 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料  |

|
			 阀座  |

			 不锈钢  |

|
			 阀杆  |

			 碳钢、2Cr13、不锈钢、铬镍钼钛钢  |

|
			 填料  |

			 V型聚四氟乙烯填料、柔性石墨填料  |

气动通风蝶阀 主要性能规范
|
			 公称通径DN(mm)  |

			 50-2000  |
		|||
|
			 公称压力  |

			 PN(MPa)  |

			 0.25  |

			 0.6  |

			 1.0  |

|
			 试验压力  |

			 强度试验  |

			 0.375  |

			 0.9  |

			 1.5  |

|
			 密封试验  |

			 0.275  |

			 0.66  |

			 1.1  |
		|
|
			 适用介质  |

			 煤气、含尘气体、烟道气等。  |
		|||
气动通风蝶阀 主要外形及连接尺寸
|

  |

|
			 公称通径 DN(mm)  |

			 50  |

			 65  |

			 80  |

			 100  |

			 125  |

			 150  |

			 200  |

			 250  |

			 300  |

			 350  |

			 400  |

			 450  |

			 500  |

			 600  |

			 700  |

			 800  |

			 900  |

			 1000  |

|
			 L  |

			 90  |

			 90  |

			 100  |

			 115  |

			 130  |

			 140  |

			 150  |

			 250  |

			 270  |

			 290  |

			 310  |

			 330  |

			 350  |

			 390  |

			 430  |

			 470  |

			 500  |

			 550  |

|
			 H  |

			 63  |

			 70  |

			 83  |

			 105  |

			 115  |

			 137  |

			 164  |

			 206  |

			 230  |

			 248  |

			 289  |

			 320  |

			 343  |

			 413  |

			 478  |

			 525  |

			 585  |

			 640  |

|
			 n-φd  |

			 4-18  |

			 4-18  |

			 8-18  |

			 8-18  |

			 8-18  |

			 8-22  |

			 12-22  |

			 12-26  |

			 12-26  |

			 16-26  |

			 16-30  |

			 20-30  |

			 20-33  |

			 20-36  |

			 24-36  |

			 24-39  |

			 28-39  |

			 28-42  |

|
			 H1  |

			 根据所配执行机构而定  |
		|||||||||||||||||
|
			 A  |

			 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同  |
		|||||||||||||||||
|
			 D1  |

			 125  |

			 145  |

			 160  |

			 180  |

			 210  |

			 240  |

			 295  |

			 355  |

			 410  |

			 470  |

			 525  |

			 585  |

			 650  |

			 770  |

			 840  |

			 950  |

			 1050  |

			 1170  |

注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取zui新数据。
