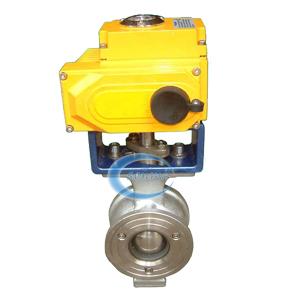

电动V型调节球阀，电动调节球阀

更新时间：2019/4/1 9:18:14

简要描述：

本公司生产的电动V型调节球阀，由电子式电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

电动V型调节球阀 产品概述

本公司生产的电动V型调节球阀，由电子式电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此电动V型调节球阀适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。电动V型调节球阀适用于两位切断、调节的场合，采用一体化结构，电动执行机构内置伺服系统，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动V型调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动V型调节球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

电动V型调节球阀 主要特点

1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

电动V型调节球阀 主要技术参数

阀体

阀体形式	直通铸造球型阀
公称通径	DN25～400mm
公称压力	PN1.6、2.5、4.0、6.4 MPa
法兰标准	GB、JB、HG、ANSI、JIS等
连接形式	对夹式、法兰式
阀盖形式	整体式（适用温度-45～+400℃）
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	带V型切口的球型阀芯
流量特性	近似等百分比

执行机构

执行器型号	DSR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
	防护等级：相当IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

电动V型调节球阀 主要性能指标

公称通径 DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	32	46	78	90	160	250	360	610	1120	1850	2950	3700
允许压差（MPa）	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差	±1%
回差	±1%
死区	≤0.8%
可调范围	200：1

电动V型调节球阀 主要零件材料

1、2	底座、阀体	WCB、CF8、CF8M、CF3M
3	下轴套	铜/不锈钢
4	压圈	2Cr13、304、316、316L
5	阀座	PTFE、PPL、不锈钢
6	V型球体	WCB、CF8、CF8M、CF3M （硬化处理）
7	上阀轴	铜/不锈钢
8	阀杆	2Cr13、304、316、316L
9	填料	V型聚四氟乙烯填料、石墨填料
10	填料压套	2Cr13、304、316、316L
11	压板	WCB、CF8、CF8M、CF3M

电动V型调节球阀 主要外形及连接尺寸

公称通径 DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
L	102	102	114	124	143	165	194	213	229	243	297	338
L1	62	62	62	75	80	100	115	130	160	200	240	334
H	60	60	65	95	105	120	140	155	165	205	240	270
H1	根据所配执行机构而定
D	115	140	150	165	185	200	220	250	285	340	405	460
D1	85	100	110	125	145	160	180	210	240	295	355	410
D2	65	76	84	99	118	132	156	184	211	266	319	370
b	16	18	18	20	20	20	22	22	24	24	26	28
A	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

本文由（www.zgtjv.com）电动V型调节球阀编辑而成，转载请注明。
