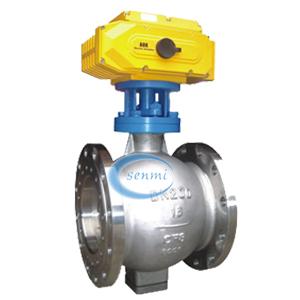

电动偏心半球阀，电动调节球阀

阀体形式

偏心旋转阀

公称通径

DN25～300mm

公称压力

PN1.6、2.5、4.0、6.4 MPa，（注：PN6.4MPa仅用于DN25～150的阀）

法兰标准

GB、JB、HG、ANSI、JIS等

连接形式

对夹式、法兰式

阀盖形式

整体式 （适用温度-45～+400℃）

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

偏心旋转阀芯（带导流翼）

流量特性

近似等百分比

执行器型号

DSR、3810R、DZW、HQ、PSQ

主要技术参数

电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC

防护等级：相当IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

公称通径 DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

额定流
量系数
KV

全腔型

14

25

30

55

100

135

230

320

500

850

1300

1750

60%腔型

-

-

-

-

-

-

-

-

300

510

780

1050

40%腔型

6

10

12

20

40

54

92

128

200

340

520

700

允许压差（MPa）

≤ 公称压力

动作范围

全开60°

泄露量Q

软密封VI级、硬密封IV级，符合ANSI B16.104标准

基本误差

±1%

回差

±1%

死区

≤1%

可调范围

全腔型（100：1）、60%腔型（60：1）、40%腔型（40：1）

1

阀体

WCB、CF8、CF8M、CF3M

2

下轴套

304、316

3

压圈

2Cr13、304、316、316L

4

半球体

WCB、CF8、CF8M、CF3M （硬化处理）

5

阀座

PTFE、PPL、不锈钢

6

阀杆

2Cr13、304、316、316L

7

上轴套

304、316

8

填料

V型聚四氟乙烯填料、石墨填料

9

填料压套

2Cr13、304、316、316L

10

填料压盖

WCB、CF8、CF8M、CF3M

公称通径 DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

L

法兰式

102

102

114

124

143

165

194

213

229

243

297

338

对夹式

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

根据所配执行机构而定

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

b

16

18

18

20

20

20

22

22

24

24

26

28

A、A1

根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
