电动高温球阀，高温电动球阀

更新时间：2019/4/1 9:18:16

简要描述：

电动高温球阀阀体设计采用国际流行的一体式结构，比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封，完全避免泄漏。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

一、电动高温球阀 概述

电动高温球阀阀体设计采用国际流行的一体式结构，比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封，完全避免泄漏。阀杆处密封填料、调整垫，均采用回弹性强、耐温、耐磨，耐压、耐腐蚀、自润滑性能良好、无毒型高新复合材料。电动高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用，便于原管道阀门的更换安装。我公司生产有多种结构长度的球阀，可满足用户的各种需求。

GW-ZDJQ电动高温球阀中的球体密封圈采用了特殊的加工工艺和zui新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

二、电动高温球阀 性能参数

型号	公称压力（MPa）	强度试验压力（MPa）	密封试验压（MPa）	适用温度（℃）	适用介质
Q41M/F-16C/P	1.6	2.4	1.8	-28～+600 （M/F）	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41M/F-16C/P	2.5	3.8	2.8	-28～+600 （PPL）	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

三、电动高温球阀 主要零部件材料

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢、304、316
2	密封圈	（M/F）高强度耐磨碳结石墨≤300℃ （PPL）对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

四、电动高温球阀 主要技术参数

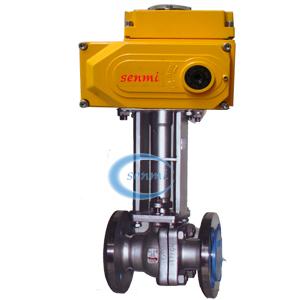

电动高温球阀	电动高温球阀（内部结构图）

型号	规格	尺寸
型号	规格	L	D	D 1	D 2	z-φd	H	b
Q41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准
