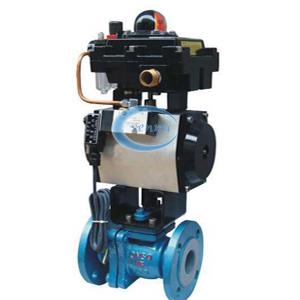

气动衬氟球阀，衬氟气动球阀

更新时间：2019/4/1 9:18:18

简要描述：

ZGJQF46型气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

气动衬氟球阀 产品概述

ZGJQF46型气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供zui大的流量，并可用于扫线清洗或隔离输送的管道。

耐腐蚀气动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫suan、氢氟suan、磷suan、氯气、强suan、王水等具有强腐蚀性的介质。

气动衬氟球阀 主要技术参数

阀体及内件

阀体形式	两段式铸造阀体（内衬四氟）
公称通径	DN15～DN400
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、HG、JIS、ANSI、DIN
连接形式	法兰式
压盖型式	螺栓压紧式
适用温度	-40～+180℃
球体形式	"O"型全衬氟球体
流量特性	近似快开特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式（B）－－失气时阀位开（FO）；气开式（K）－－失气时阀位关（FC）双作用执行机构：气关式（B）－－失气时阀位保持（FL）；气开式（K）－－失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动衬氟球阀 主要零件材料

阀体	铸铁、铸钢、不锈钢
阀芯	不锈钢+聚四氟依稀（F46）
阀座	聚四氟依稀（F46）
阀杆	2Cr13
填料	柔性石墨、聚四氟依稀
支架	铸铁、铸钢、不锈钢
联轴器	25、35、45

气动衬氟球阀 主要性能指标

公称通径 DN（mm）	15	20	25	32	40	50	100	125	150	200	250	300	350	400
允许压差（MPa）	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

气动衬氟球阀 主要性能规范

试验压力（MPa）	公称压力（MPa）					压力级（class）			JIS（K）
试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

气动衬氟球阀 主要外形及连接尺寸

公称通径 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配气动执行机构而定
A	根据所配气动执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。本文由（www.zgtjv.com）气动衬氟球阀编辑而成，转载请注明。
