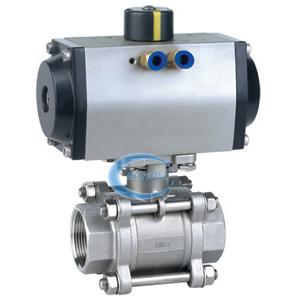

气动内螺纹球阀，气动球阀

更新时间：2019/4/1 9:18:19

简要描述：

气动内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺，结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

气动内螺纹球阀 产品概述

气动内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺，结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动内螺纹球阀阀座采用弹性密封结构，启闭轻松，密封可靠。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。气动内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，气动内螺纹球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质本球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

气动内螺纹球阀 主要技术参数

阀体

阀体形式	内螺纹精铸阀体
公称通径	DN6～100mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式	管螺纹（G）、锥螺纹（NPT）
阀盖形式	一体式
压盖型式	压帽拧紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	O型球型阀芯
流量特性	快开特性

执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式（B）－－失气时阀位开（FO）；气开式（K）－－失气时阀位关（FC）双作用执行机构：气关式（B）－－失气时阀位保持（FL）；气开式（K）－－失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动内螺纹球阀 主要阀体结构图


三片式气动球阀（阀体）	二片式气动球阀（阀体）

气动内螺纹球阀 主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	阀座	PEFE、PPL、304、316
3	球体	WCB、CF8、CF8M、CF3M
4	密封圈	PTFE/金属石墨缠绕垫片
5	右阀体（中阀体）	WCB、CF8、CF8M、CF3M
6	阀杆	2Cr13304、316、316L
7	填料压盖	WCB、CF8、CF8M、CF3M

气动内螺纹球阀 主要性能指标

公称通径DN（mm）	6	8	10	15	20	25	32	40	50	65	80	100
允许压差（MPa）	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

气动内螺纹球阀 主要性能参数

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS（K）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

气动内螺纹球阀 主要外形及连接尺寸

公称通径		内螺纹连接
mm	inch	D	L	H	G	A
10	3/8	10	60	157	3/8″	140
15	1/2	15	75	168	1/2″	140
20	3/4	20	80	170	3/4″	140
25	1	25	90	180	1″	140
32	11/4	32	110	185	11/4″	164
40	11/2	38	125	200	11/2″	164
50	2	50	144	210	2″	190
65	21/2	64	186	230	21/2″	210
80	3	78	206	250	3″	247
100	4	98	240	270	4″	247

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。本文由（www.zgtjv.com）气动内螺纹球阀编辑而成，转载请注明。
