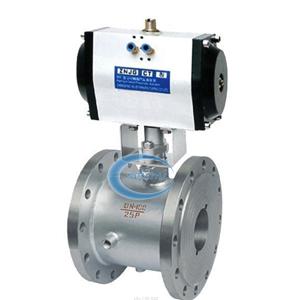

气动夹套保温球阀，气动保温球阀

更新时间：2019/4/1 9:18:21

简要描述：

BW-ZGJQ型气动夹套保温球阀是采用活塞是气动执行器与夹套保温球阀组成，具有良好的保温保冷特性，且气动夹套保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

夹套保温球阀 产品概述

BW-ZGJQ型气动夹套保温球阀是采用活塞是气动执行器与夹套保温球阀组成，具有良好的保温保冷特性，且气动夹套保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动夹套保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于气动夹套保温球阀采用整体式结构，因而气动夹套保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

夹套保温球阀 主要技术参数

阀体及内件

阀体形式	两段式铸造阀体（外焊接夹套保温）
公称通径	DN20～DN200
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、HG、JIS、ANSI、DIN
连接形式	法兰式
压盖型式	螺栓压紧式
适用温度	-40～+450℃
球体形式	"O"型球体
流量特性	近似快开特性
密封填料	柔性石墨填料等

执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式（B）－－失气时阀位开（FO）；气开式（K）－－失气时阀位关（FC）双作用执行机构：气关式（B）－－失气时阀位保持（FL）；气开式（K）－－失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

夹套保温球阀 主要零件材料

1	左阀体	铸钢、不锈钢
2	右阀体	铸钢、不锈钢
3	阀座	不锈钢、硬质合金
4	球体	2Cr13+硬化处理、304、316
5	垫片	柔性石墨、聚四氟依稀
6	阀杆	2Cr13、304、316
7	填料	柔性石墨、聚四氟依稀
8	压盖	铸钢、不锈钢
9	支架	铸钢、不锈钢
10	执行器	根据实际配置而定

夹套保温球阀 主要技术规范

设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

夹套保温球阀 主要性能规范

试验压力（MPa）	公称压力（MPa）					压力级（class）			JIS（K）
试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

夹套保温球阀 主要外形及连接尺寸

公称通径	连接尺寸
DN20-200mm	由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请公司技术部或销售部，技术人员将会为您提供完整的图纸及技术资料

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。本文由（www.zgtjv.com）气动保温球阀编辑而成，转载请注明。
