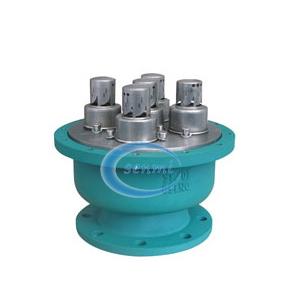

动态流量平衡阀，ZK118动态流量平衡阀

动态流量平衡阀，ZK118动态流量平衡阀

更新时间：2019/4/1 9:18:30

简要描述：

为了使系统水力失调较小,除采用较理想的系统制式外,迫切需要有效的自动水力平衡装置,以适应变流量调节需要.动态流量平衡阀就是解决这一课题的一种自动平衡系统.

产品详细资料：

技术特征：
工作压力：168ar/25Bar
流量误差：±5%
工作温度：0-120℃
连接方式：德标法兰　DIN EN1092-2
压差与流量范围：

口径	B（mm）	C（mm）	D（mm）	E（mm）	F（mm）	G（mm）	重量（Kg）
DN50	99	125	165	38	239	218	16
DN65	118	145	185	38	239	218	19
DN80	132	160	200	38	239	218	22
DN100	156	190	235	38	365	270	38
DN125	184	220	270	38	365	295	46
DN150	211	250	300	38	410	354	66
DN200	274	310	360	38	435	416	96
DN250	330	370	425	38	456	488	128
DN300	389	430	485	38	466	565	187
DN350	448	490	555	38	479	700	249
DN400	503	550	620	38	504	790	356
DN450	548	640	670	38	517	800	418
DN500	609	660	730	38	520	880	518
DN600	720	770	845	38	554	1050	718
DN800	928	990	1085	38	557	1260	865

为了使系统水力失调较小,除采用较理想的系统制式外,迫切需要有效的自动水力平衡装置,以适应变流量调节需要.动态流量平衡阀就是解决这一课题的一种自动平衡系统.

压差与流量范围

Dn（mm）	压差范围（KPa）	流量范围（m3/h）	zui大阀胆数量（个）
50	15-150		1
	22-210		1
	33-330		1
	90-900		1
65	15-150		1
	22-210		1
	33-330		1
	90-900		1
80	15-150		1
	22-210		1
	33-330		1
	90-900		1
100	15-150		2
	22-210		2
	33-330		2
	90-900		2
125	15-150		3
	22-210		3
	33-330		3
	90-900		3
150	15-150		5
	22-210		5
	33-330		5
	90-900		5
200	15-150		8
	22-210		8
	33-330		8
	90-900		8
250	15-150		13
	22-210		13
	33-330		13
	90-900		13
300	15-150		20
	22-210		20
	33-330		20
	90-900		20
350	15-150		23
	22-210		23
	33-330		23
	90-900		23
400	15-150		30
	22-210		30
	33-330		30
	90-900		30
450	15-150		37
	22-210		37
	33-330		37
	90-900		37
500	15-150		47
	22-210		47
	33-330		47
	90-900		47
600	15-150		64
	22-210		64
	33-330		64
	90-900		64
800	15-150		95
	22-210		95
	33-330		95
	90-900		95
