法兰铸钢闸阀，铸钢法兰闸阀
产品说明

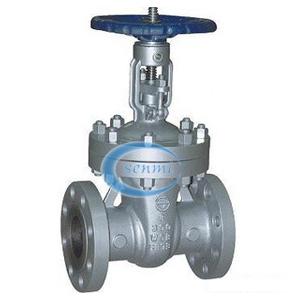

Z41T-10C 型法兰连接钢制闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为黄铜，公称压力 PN10，阀体材料为碳钢的闸阀。
产品性能参数
|
Z41T-10C 型法兰连接钢制闸阀主要性能参数 |
||||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41T-10C |
10 |
1.0 |
≤120 |
水、蒸汽、油品 |
产品零部件材料
|
Z41T-10C 型法兰连接钢制闸阀零部件材料 |
||||
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
密封面 |
阀杆 |
垫片 |
|
|
Z41T-10C |
WCB |
黄铜 |
2Cr13 |
石棉板 |
产品外形及结构尺寸
|
Z41T-10C 型法兰连接钢制闸阀主要外形及结构尺寸（mm） |
||||||||||
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
D0 |
重量/kg |
|
40 |
165 |
145 |
110 |
85 |
18 |
4×Φ18 |
3 |
245 |
135 |
10 |
|
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
3 |
286 |
180 |
17 |
|
65 |
190 |
180 |
145 |
120 |
20 |
4×Φ18 |
3 |
320 |
180 |
22 |
|
80 |
203 |
195 |
160 |
135 |
22 |
4×Φ18 |
3 |
373 |
200 |
27 |
|
100 |
229 |
215 |
180 |
155 |
22 |
8×Φ18 |
3 |
428 |
200 |
34 |
|
125 |
250 |
245 |
210 |
185 |
24 |
8×Φ18 |
3 |
513 |
240 |
50 |
|
150 |
270 |
280 |
240 |
210 |
24 |
8×Φ23 |
3 |
582 |
240 |
64 |
|
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
3 |
730 |
320 |
100 |
|
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
3 |
897 |
320 |
145 |
|
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
3 |
1032 |
400 |
191 |
|
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
3 |
1170 |
400 |
- |
|
400 |
406 |
565 |
515 |
482 |
32 |
16×Φ25 |
3 |
1330 |
500 |
- |
|
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
3 |
1460 |
500 |
- |
|
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ25 |
3 |
1650 |
500 |
- |
