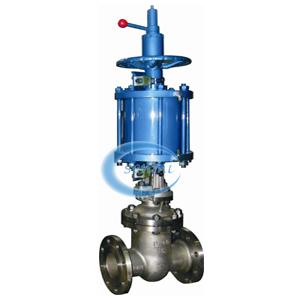

气动楔式闸阀
产品说明
Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀：气动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金，公称压力 PN16~PN63，阀体材料为碳素钢的闸阀。
产品性能参数
|
Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接气动楔式闸阀主要性能参数 |
|||
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
|
Z6s41H-16C |
16 |
1.6 |
≤200 |
|
Z6s41Y-16C |
|||
|
Z6s41Y-16I |
≤390 |
||
|
Z6s41Y-16P |
≤200 |
||
|
Z6s41Y-16R |
|||
|
Z6s41H-25 |
25 |
2.5 |
≤200 |
|
Z6s41Y-25 |
|||
|
Z6s41Y-25I |
≤390 |
||
|
Z6s41Y-25P |
≤200 |
||
|
Z6s41Y-25R |
|||
|
Z6s41H-40 |
40 |
4.0 |
≤200 |
|
Z6s41Y-40 |
|||
|
Z6s41Y-40I |
≤390 |
||
|
Z6s41Y-40P |
≤200 |
||
|
Z6s41Y-40R |
|||
|
Z6s41H-63 |
63 |
6.3 |
≤200 |
|
Z6s41H-63 |
|||
|
Z6s41H-63I |
≤390 |
||
|
Z6s41H-63P |
≤200 |
||
|
Z6s41H-63R |
|||
产品零部件材料
|
Z6s41H、Z6s41Y 型 PN16~PN63 法兰连接零部件材料 |
||||
|
型号 |
材料 |
|||
|
阀体、阀盖 |
闸板 |
阀座 |
阀杆 |
|
|
Z6s41H-16C |
碳钢碳钢 |
碳钢+铬钢或钴铬钨 |
铬钢 |
|
|
Z6s41Y-16C |
||||
|
Z6s41Y-16I |
铬钼钢 |
铬钼钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬钼钒钢 |
|
Z6s41Y-16P |
铬镍钛钢 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
|
Z6s41Y-16R |
铬镍钼钛钢 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢 |
|
|
Z6s41H-25 |
碳钢碳钢 |
碳钢+铬钢或钴铬钨 |
铬钢 |
|
|
Z6s41Y-25 |
||||
|
Z6s41Y-25I |
铬钼钢 |
铬钼钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬钼钒钢 |
|
Z6s41Y-25P |
铬镍钛钢 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
|
Z6s41Y-25R |
铬镍钼钛钢 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢 |
|
|
Z6s41H-40 |
碳钢碳钢 |
碳钢+铬钢或钴铬钨 |
铬钢 |
|
|
Z6s41Y-40 |
||||
|
Z6s41Y-40I |
铬钼钢 |
铬钼钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬钼钒钢 |
|
Z6s41Y-40P |
铬镍钛钢 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
|
Z6s41Y-40R |
铬镍钼钛钢 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢 |
|
|
Z6s41H-63 |
碳钢碳钢 |
碳钢+铬钢或钴铬钨 |
铬钢 |
|
|
Z6s41H-63 |
||||
|
Z6s41H-63I |
铬钼钢 |
铬钼钢+钴铬钨 |
铬镍钛钢+钴铬钨 |
铬钼钒钢 |
|
Z6s41H-63P |
铬镍钛钢 |
铬镍钛钢+钴铬钨 |
铬镍钛钢 |
|
|
Z6s41H-63R |
铬镍钼钛钢 |
铬镍钼钛钢+钴铬钨 |
铬镍钼钛钢 |
|
产品外形及结构尺寸
|
Z6s41H、Z6s41Y 型 PN16 法兰连接主要外形及结构尺寸（mm） |
||||
|
DN |
L |
D |
H |
重量/kg |
|
50 |
250 |
300 |
1051 |
71 |
|
80 |
280 |
300 |
1281 |
138 |
|
100 |
300 |
300 |
1321 |
180 |
|
150 |
350 |
300 |
1780 |
299 |
|
200 |
400 |
300 |
1853 |
446 |
|
250 |
450 |
300 |
2371 |
613 |
|
300 |
500 |
700 |
2402 |
907 |
|
350 |
550 |
420 |
2991 |
1138 |
|
400 |
600 |
420 |
3000 |
1767 |
|
500 |
700 |
420 |
3364 |
2627 |
|
Z6s41H、Z6s41Y 型 PN25 法兰连接主要外形及结构尺寸（mm） |
||||
|
DN |
L |
D |
H |
重量/kg |
|
80 |
280 |
360 |
1082 |
120 |
|
100 |
300 |
360 |
1176 |
148 |
|
150 |
350 |
435 |
1482 |
281 |
|
200 |
400 |
535 |
1788 |
478 |
|
250 |
450 |
535 |
1710 |
554 |
|
300 |
500 |
640 |
2413 |
816 |
|
400 |
600 |
785 |
2983 |
1443 |
|
Z6s41H、Z6s41Y 型 PN40 法兰连接主要外形及结构尺寸（mm） |
||||
|
DN |
L |
D |
H |
重量/kg |
|
50 |
216 |
320 |
1085 |
108 |
|
80 |
283 |
320 |
890 |
223 |
|
100 |
305 |
320 |
890 |
225 |
|
150 |
403 |
300 |
1876 |
466 |
|
200 |
419 |
300 |
2240 |
732 |
|
300 |
502 |
420 |
2400 |
1158 |
|
Z6s41H、Z6s41Y 型 PN63 法兰连接主要外形及结构尺寸（mm） |
||||
|
DN |
L |
D |
H |
重量/kg |
|
50 |
250 |
400 |
1155 |
216 |
|
80 |
310 |
400 |
1305 |
376 |
