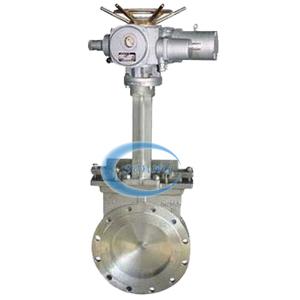

电动刀型闸阀，电动刀闸阀

更新时间：2019/4/1 9:18:35

简要描述：

电动刀型闸阀，电动刀闸阀

产品详细资料：

PZ973H、PZ973F、PZ973Y 电动刀型闸阀（刀闸阀）：电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ973H-10C~16C）、不锈钢（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的闸阀。
超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
【产品性能参数】

PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ973H-10C	10~16	1.0~1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

【产品零部件材料】

PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）零部件材料
型号	材料
	阀体	阀杆	密封面	填料
PZ973H-10C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P	CF8 （304）	0Cr18Ni9 （304）
PZ973Y-16P

【产品外形及结构尺寸（PN10）】

PZ973H、PZ973F、PZ973Y （PN10）型电动刀型闸阀（刀闸阀）外形及结构尺寸（mm）
DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	365	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	530
500	127	670	620	585	1200	20×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2000	24×M30	680

【产品外形及结构尺寸（PN16）】

PZ973H、PZ973F、PZ973Y （PN16）型电动刀型闸阀（刀闸阀）外形及结构尺寸（mm）
DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680
