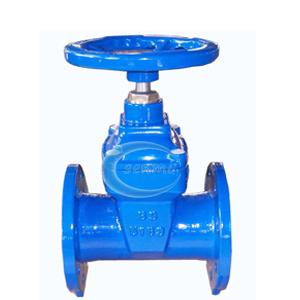

弹性座封闸阀，软密封闸阀

更新时间：2019/4/1 9:18:36

简要描述：

弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

产品详细资料：

Normal07.8 磅02falsefalsefalseMicrosoftInternetExplorer4

【产品用途】
弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
【产品特点】
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水
【性能参数】

型号		Z45X-10	Z45X-16
工作压力（MPa）		1.0	1.6
适用温度（℃）		≤80
适用介质		水
材料	阀体、阀盖	灰铸铁
	闸板	铸铁包橡胶
	阀杆	不锈钢
	密封面	阀体：本体，闸板：橡胶
	填料	丁腈橡胶

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	b-f	Z-d	地下闸阀A	地下闸阀K	H	D0
Z45X/RVCX-10 SZ45X/RVHX-10
40	165	145	110	85	18-3	4-18	65	32	300	180
50	180	160	125	100	20-3	4-18	65	32	345	180
65	195	180	145	120	20-3	4-18	65	32	376	180
80	210	195	160	135	22-3	4-18	65	32	417	200
100	230	215	180	155	22-3	8-18	65	32	460	200
125	255	245	210	185	24-3	8-18	65	32	525	240
150	280	280	240	210	24-3	8-23	65	32	567	240
200	330	335	295	265	26-3	8-23	65	32	705	320
250	380	390	350	320	28-3	12-23	65	32	800	320
300	420	440	400	368	28-4	12-23	65	32	886	400
350	450	500	460	428	30-4	16-23	70	48	968	400
400	480	565	515	482	32-4	16-25	70	48	1090	500
450	510	615	565	532	32-4	20-25	70	48	1175	500
500	540	670	620	585	34-4	20-25	70	48	1414	720
600	600	780	725	685	36-5	20-30	70	48	1593	720
Z45X/RVCX-16 SZ45X/RVHX-16
40	165	145	110	85	18-3	4-18	65	32	300	160
50	180	160	125	100	20-3	4-18	65	32	345	180
65	195	180	145	120	20-3	4-18	65	32	376	180
80	210	195	160	135	22-3	8-18	65	32	417	200
100	230	215	180	155	22-3	8-18	65	32	460	200
125	255	245	210	185	24-3	8-18	65	32	525	240
150	280	280	240	210	24-3	8-23	65	32	567	240
200	330	335	295	265	26-3	12-23	65	32	705	320
250	380	405	355	320	30-3	12-25	65	32	800	320
300	420	460	420	375	30-4	12-25	65	32	886	400
350	450	520	470	435	34-4	16-25	70	48	968	400
400	480	580	525	485	36-4	16-30	70	48	1090	500
450	510	640	585	545	40-4	20-30	70	48	1175	500
500	540	705	650	608	44-4	20-34	70	48	1414	720
600	600	840	770	718	48-5	20-41	70	48	1593	720

本文由（www.zgtjv.com）弹性座封闸阀编辑而成，转载请注明。
