自力式微压调节阀，自力式调节阀

更新时间：2019/4/1 9:18:44

简要描述：

ZZYW型自力式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。

产品详细资料：

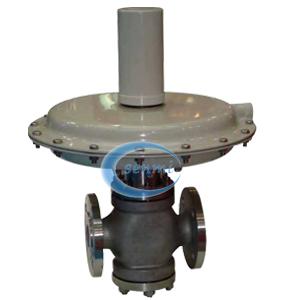

ZZYW自力式微压调节阀

一、自力式微压调节阀概述

ZZYW型自力式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。

二、自力式微压调节阀主要技术参数

公称通径DN（mm）	20	25	32	40	50	65	80	100
额定流量系数Kv	7	11	20	30	48	75	120	190
公称压力（MPa）	1.0 1.6
固有流量特性	快开
保证调压阀正常工作的zui小压差P（MPa）	≥0.01
压力分段范围（KPa）	0.5～6 　　5～10 9～15　 12～19　 18～25 　22～30　 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
工作温度℃	≤80
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、GB9113-88凸式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） 
结构长度	按GB12221-89标准

三、自力式微压调节阀主要性能指标

控制精度％		±10
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN（mm）
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

四、自力式微压调节阀应用实例

ZZYW自力式差压调节阀应用实例

五、自力式微压调节阀许用介质与温度的关系

公称通径（DN）			20	25	32	40	50	65	80	100
A	压力调节范围（Kpa）	0.5～30	φ394
		28～50	φ308				φ394
		48～100	φ308

六、自力式微压调节阀外形尺寸

公称通径 DN	20	25	32	40	50	65	80	100
法兰距离L	185	200	205	222	254	276	298	352
执行器宽K	395
总高度H	456	465	470	470	480	490	490	510
导压管接口螺纹	M16×1.5
重量Kg	12	13	15	17	20	28	38	43

七、自力式微压调节阀阀门主要零件及推荐使用温度范围

零件名称		材料	温度范围
阀体、阀盖		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		（增强）聚四氟乙烯	-20～200℃
		司太莱合金堆焊	-250～550℃
压力平衡元件	波纹管	18Ni12Mo2Ti	-160～300℃
压力平衡元件	弹簧	18Ni12Mo2Ti	-160～250℃

八、自力式微压调节阀 订货须知

订货时请填写《规格书》或注明以下内容：

1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。

2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；

3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

4、本文由（www.zgtjv.com）自力式压力微压调节阀编辑而成，转载请注明。
