自力式氮封阀，自力式氮气调节阀

更新时间：2019/4/1 9:18:44

简要描述：

ZYVP自力式氮封阀由控制阀、执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品

产品详细资料：

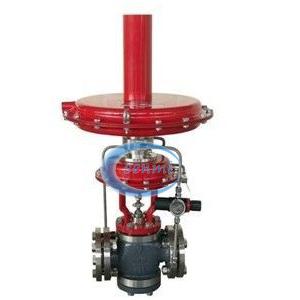

ZYVP自力式氮封阀

一、自力式氮封阀概述

ZYVP自力式氮封阀由控制阀、执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，该阀控制精度高，比一般自力式调压阀高一倍左右，适合在控制精度要求较高的场合。
（B）控制阀后压力
（K）控制阀前压力

二、自力式氮封阀主要零件材料

阀　体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀　芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀　座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜　盖：A3、1Cr18Ni9Ti
膜　片：丁脯橡胶、耐油像胶、氟橡胶

三、自力式氮封阀主要技术参数

公称通径DN（mm）	20			25	40		50	65	80	100
阀座直径（mm）	6	15	20	25	32	40	50	65	80	100
额定流量系数KV	3.2	5	8	11	20	50	80	100	160
压力调节范围KPa	0.5～5.5、5～10、9～14、13～19、18～24、23～28 27～33、31～38、36～44、42～51、49～58、56～66
公称压力PN（MPa）	1.0　　　　　　　　　1.6
被调介质温度（°C）	≤80
调节精度（%）	±10
允许泄漏量	10-4X阀额定容量

四、自力式氮封阀外形尺寸

公称通径DN	20	25	32	40	50	65	80	100
A	395
H	680	690	710	720	735	797	837	1050
L	185	200	205	222	254	276	298	352
法兰标准	GB:1.6、2.5、4.0MPa 　ANSI:150、JIS:10K

五、自力式氮气阀 订货须知

订货时请填写《规格书》或注明以下内容：

1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。

2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；

3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

4、本文由（www.zgtjv.com）自力式氮气阀编辑而成，转载请注明。
