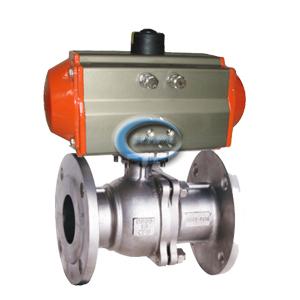

气动球阀，切断球阀，气动切断球阀

更新时间：2019/4/1 9:18:45

简要描述：

气动切断球阀广泛适用于天然气、油品、化工、冶金、造纸电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。

产品详细资料：

一、 气动切断球阀概述

气动切断球阀广泛适用于天然气、油品、化工、冶金、造纸电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。气动切断球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料


气动调节球阀	气动调节球阀结构图

二、气动切断球阀 主要性能规范

公称通径DN（mm）		15-250
公称压力PN（MPa）		1.6
公称压力PS（MPa）	强度试验	2.4
	密封试验	1.76
材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
	适用温度	-28℃～300℃
执行器	型号	BAW系列、GT系列、SW系列
	气源压力	0.4-0.7Mpa

三、气动切断球阀 主要尺寸及执行器配置

公称通径DN（mm）	尺寸（mm）							执行器型号
公称通径DN（mm）	L	D	D1	D2	b	f	n-Φd	执行器型号
15	130	95	65	45	14	2	4-14	GT52/GT63K
20	140	105	75	55	14		4-14	GT63/GT63K
25	150	115	85	65	14		4-14	GT63/GT83K
32	165	135	100	78	16		4-18	GT83/GT83K
40	180	145	110	85	16	3	4-18	GT83/GT110K
50	200	160	125	100	16		4-18	GT83/GT110K
65	225	180	145	120	18		4-18	GT110/GT127K
80	250	195	160	135	20		8-18	GT127/GT127K
100	280	215	180	155	20		8-18	GT127/GT160K
125	320	245	210	185	22		8-18	GT160/GT190K
150	360	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。
