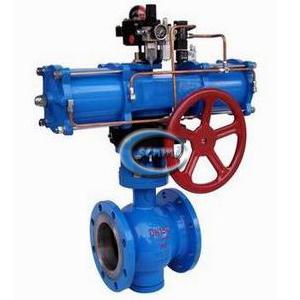

V型调节球阀，调节球阀，气动球阀

气动V型调节球阀由活塞执行机构和球阀组成，可用于高压和大口径场合，该阀在电力、石油、造纸、化工等部门得到广泛应用，对控制造纸工业的纸浆显得尤为优越。
结构紧凑，体积小巧、装卸维护方便流量系数大、可调范围广、密封可靠球芯上的V型口与阀座之间具有很好的剪切作用，适合于控制高粘度、含纤维细颗粒的流体。

气动V型调节球阀主要技术参数：
·阀体型式：直通铸造球型阀
·公称通径：DN25～300mm
·公称压力：PN16、64.105Pa
·连接型式：对夹式，外配法兰符合JB79-59规定
·材料：铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（1Cr18Ni9Ti）
·压盖型式：螺栓压紧式
·填料篤型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，

填料介质温度范围表：

 阀内组件：
·阀芯形式：V 型球型
·阀芯材料：不锈钢1Cr18Ni9Ti、12MO2Ti
·阀座材料：F型－－－－填加二硫化钼强化聚四氟乙烯;
L型—0CR17Ni12Mo2不锈钢薄板，其使用温度、压力范围如图 H型—0CR17NiMo2不锈钢

执行机构：
·型号名称：9900RA、9800RA系列横装活塞式角行程执行机构
·结构形式：双气控—无弹簧，执行机构无原始位置，工作时需二个操作压力 单气控—有弹簧，执行机构有原始位轩，工作时需一个操作压力
·操作压力：400～500KPa
·环境温度：-25～+60℃
·阀作用型式：正作用－－-输入操作压力，输出轴接顺时针方向转动 反作用—-输入操作压力，输出轴接逆时针方向转动
·任选附件：HEP、ZPD定位器、手轮机构、限位开关、电磁阀、空气过滤减压器
·泄漏量：F型阀座微气泡
·回 差：1.5%（带定位器）
·基本误差：±2%（带定位器）
·可调范围：100：1
·固有流量特性：近似等百分比
