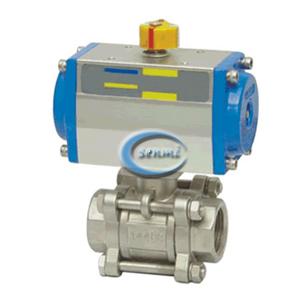

内螺纹气动球阀，气动球阀，内螺纹球阀

公称通径DN（mm）

6-100

公称压力PN（MPa）

1.6

公称压力
PS（MPa）

强度试验

2.4

密封试验

1.8

材料\材料代号

C

P

R

主 要

零 件

阀 体

WCB

CF8 304

CF8M 316

球 体

WCB

CF8 304

CF8M 316

阀 杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填 料

聚四氟乙烯 柔性石墨

适 用
工 况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃ - 350℃

执行器

型 号

DA/SR系列、GTD/GTE系列、QGSY系列等

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GB12237

GB12221

/

GB9131

GB13927

公称
通径
DN（mm）

尺 寸（mm）

执 行 器 型 号

三段式

对焊式

承插爆式

G

L

d

L

d

D

L

d

D1

A

可选配DA/SR、QGSY、

SY-CH、GTD/GTE

系列执行器

（以上选配仅供参考具体选区用根据实际要求）

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1～14.3

9.5

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55～17.8

9.5

15

1/2

67

15

67

15.8

24

67

15

21.7～21.95

9.5

20

3/4

82

20

82

20

28

82

20

27.05～27.3

11.1

25

1

91

25

91

25

34

91

25

33.8～34.05

12.7

32

11/4

108

32

108

32

41

108

32

42.55～42.8

14.3

40

11/2

129

38

129

38

49

129

38

48.65～48.9

15.89

50

2

148

50

148

50

62

148

50

61.1～61.35

17.4

65

2

186

64

193

64

78

80

3

206

78

222

78

94

100

4

240

98

273

98

124
