电动调节球阀，电动球阀，调节球阀，电动调节球阀结构图

更新时间：2019/4/1 9:20:50

简要描述：

产品详细资料：

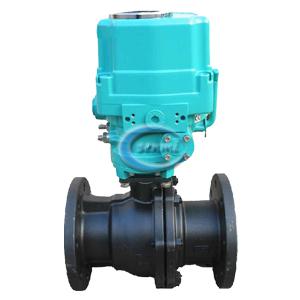

ZDJR智能电动O型调节球阀概述：

ZDJR智能电动O型调节球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

（一）主要技术参数：

①、结构形式：角型单座铸造阀

②、公称通径：20-300mm

③、公称压力： 1.6-6.4Mpa

④、连接形式：法兰式按JB78-59、JB79-59

⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

（二）ZDJR智能电动O型调节球阀阀内组件

①、阀芯形式：O型阀芯

②、流量特性：快开型

③、材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
④、密封面材料：聚四氟乙烯、PPL、硬密封。

（三）ZDJR智能电动O型调节球阀执行机构：

①、类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
②、技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

理想流量特性表：

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

主要规格参数：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

主要外形及连接尺寸：

公称通径DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

购买本公司ZDJR智能电动O型调节球阀请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

本文由（www.zgtjv.com）电动调节球阀编辑而成，转载请注明。
