产品中心您的位置：网站首页 > 电动调节阀 > 蒸汽电动调节阀 > 电动调节阀，电动套筒调节阀，zdsm电动套筒调节阀

电动调节阀，电动套筒调节阀，zdsm电动套筒调节阀

更新时间：2019/4/1 9:18:52

简要描述：

本公司专业生产电动调节阀，电动套筒调节阀，电动套筒单座调节阀，电动套筒温度调节阀以及电动调节阀，电动套筒调节阀，电动套筒单座调节阀，电动套筒温度调节阀等多种调节阀。

一、电动套筒调节阀产品概述

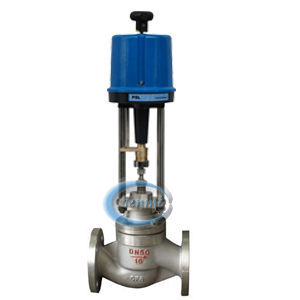

ZD（R）SM电动套筒调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和套筒调节阀体组成。电动套筒调节阀内含饲服功能，接受统一的4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动的控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动套筒调节阀主要特点如下： 1、采用平衡型阀芯，不平衡力大，允许压差大，操作稳定。 2、阀芯导向面大，可改善由涡流和冲击引起的振荡。 3、比普通的单、双座调节阀噪声降低10dB左右。 4、结构简单，装拆维修方便。
	ZDSM电动套筒调节阀	ZRSM电动套筒调节阀

二、电动套筒调节阀主要技术参数

1、阀体

阀体形式	直通铸造球型阀
公称通径	DN20～300mm
公称压力	PN1.6、2.5、4.0、6.4、10.0
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
连接形式	法兰（FF RF RTJ）、焊接（SW BW）、螺纹（适用于1″以内）
阀盖形式	标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料	铸钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）、铬钼钢、铸钢衬四氟（WCB+F46）

2、阀内件

3、执行器

执行器型号	3810L系列、PSL系列、DKZ系列及进口执行器
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

三、电动套筒调节阀性能指标

四、电动套筒调节阀额定流量系数Kv、允许压差

五、电动套筒调节阀主要外形图


ZDSM电动套筒调节阀外形尺寸图	ZRSM电动套筒调节阀外形尺寸图

六、电动套筒调节阀主要连接尺寸

本文由（www.zgtjv.com）电动套筒调节阀编辑而成，转载请注明。
