高温气动三通调节阀|蒸汽气动调节阀

更新时间：2019/4/1 9:18:58

简要描述：

气动三通调节阀，气动三通分流调节阀，气动三通合流调节阀

产品详细资料：

气动薄膜三通调节阀产品概述

　　彬米公司的ZJHF（H）气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流（合流）阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（气动三通分流调节阀），两进一出（气动三通分流调节阀），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动薄膜三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

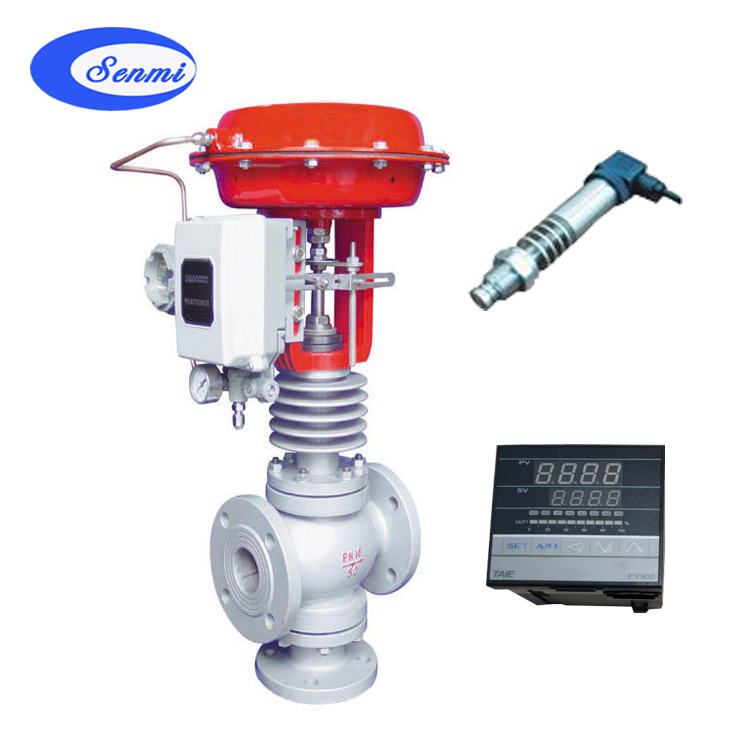

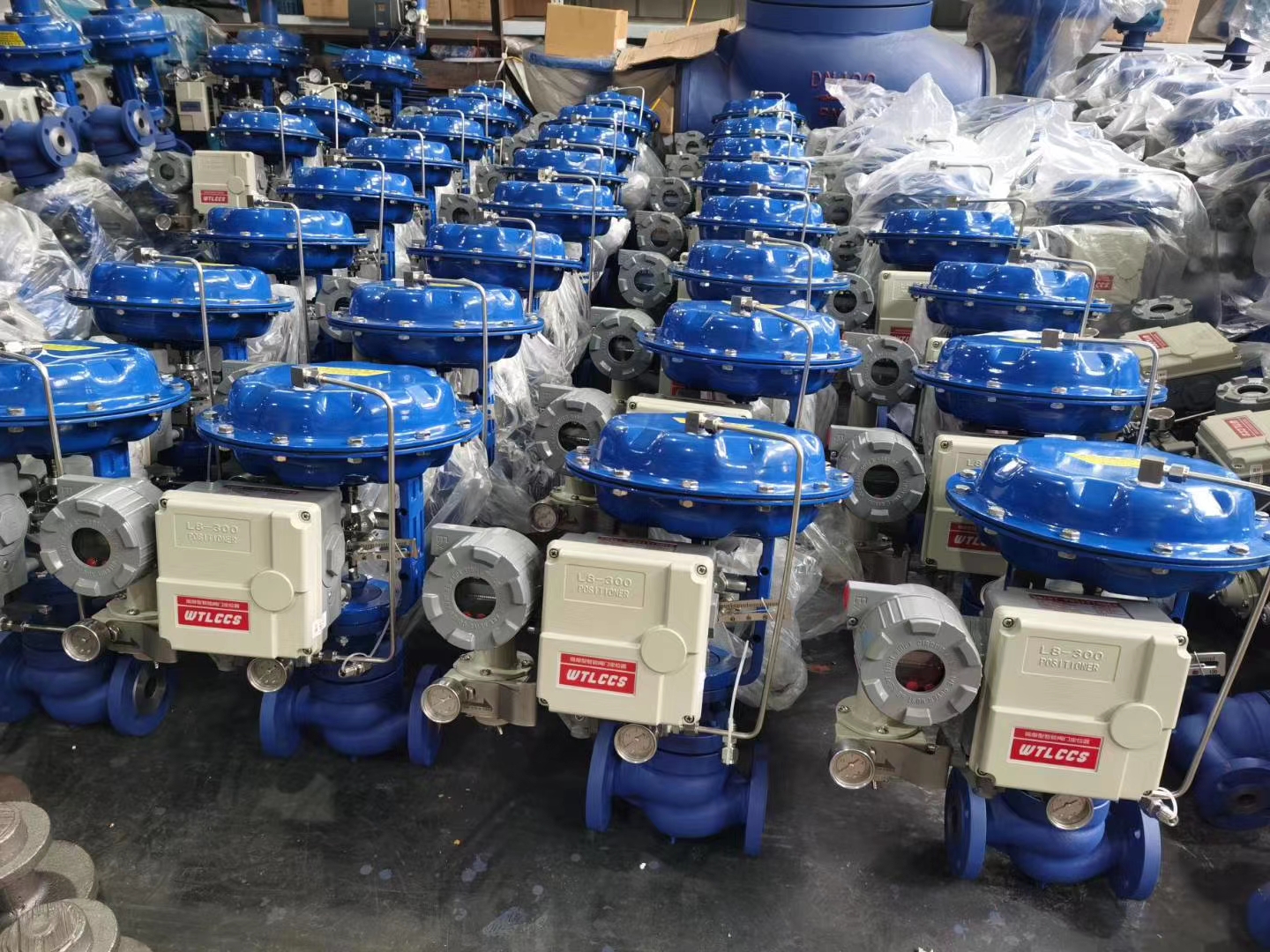

气动调节阀实物图

气动薄膜三通调节阀 技术参数

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径（dn）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）	分流阀	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
额定流量系数（KV）	合流阀	-	-	-	-	-	-	85	135	210	340	535	800	1360
允许压差（MPa）		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
公称压力（MPa）		1.6、2.5、4.0、6.4、10.0
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
额定行程（mm）		16			25		40			60			100
阀盖形式		标准型（-17～+250℃）、高温型（+250～+450℃）、低温型（-40～-196℃）、波纹管密封型（-40～+350℃）
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		双导向型套筒式阀芯
流量特性		直线性、等百分比

气动薄膜三通调节阀执行机构

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积（cm2）	350	350	560	900	1400
行程（mm）	10、16	24	40	40、60	100
弹簧范围（KPa）	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC）

气动薄膜三通调节阀性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

气动薄膜三通调节阀结构图


分流阀	合流阀	高温型结构

气动薄膜三通调节阀零件材料

1	阀体	WCB	304	316	316L
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	垫片	PTFE\石墨垫片
5	铜套	黄铜
6	导向套	304	304	316	316L
7	密封中垫	PTFE\石墨垫片
8	阀盖	WCB	304	316	316L
9	填料	PTFE/石墨
10	填料压盖	WCB	304	316	316L
11	阀杆	304	304	316	316L

气动薄膜三通调节阀连接尺寸图

ZJHF（H）气动薄膜三通调节阀（外形连接尺寸图）

气动薄膜三通调节阀连接尺寸

公称通径 DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		177	177	177	177	182	182	182	182	182	218	218	218
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400

气动薄膜三通调节阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式，气-关式）
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
