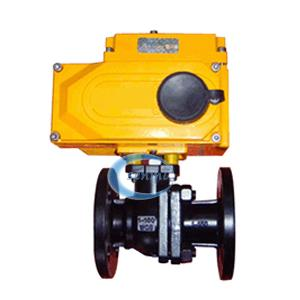

彬米电动开关球阀,电动切断球阀,开关球阀
产品概述:
电动开关球阀是指启闭件(即球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。是一种转角为90°的旋转类球阀,采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。电动球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动开关球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该电动开关球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
主要技术参数
阀体
阀体形式 |
直通铸造阀 |
公称通径 |
DN15~300mm |
公称压力 |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
连接形式 |
法兰式、焊接式、螺纹式 |
阀盖形式 |
一体式 |
压盖型式 |
压板压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
阀内件
阀芯形式 |
O型球体阀芯 |
流量特性 |
近似快开型 |
执行机构
执行器型号 |
DSR、3810R、DZW、HQ、PSQ |
主要技术参数 |
电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 |
|
环境温度:-25~+70℃、环境湿度:≤95% |
注:如需详细执行器参数,请进入电动执行器页面进行查阅。
