电动衬氟球阀|耐腐蚀电动球阀

更新时间：2019/4/1 9:20:41

简要描述：

SENMI专业生产的高温电动球阀,蒸汽电动球阀,电动开关切断阀,智能调节球阀,电动切断阀,电动O型球阀,电动V型球阀,电动比例球阀,电动高温切断阀

产品详细资料：

一、电动衬氟球阀产品概述

彬米公司生产的Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。耐腐蚀电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

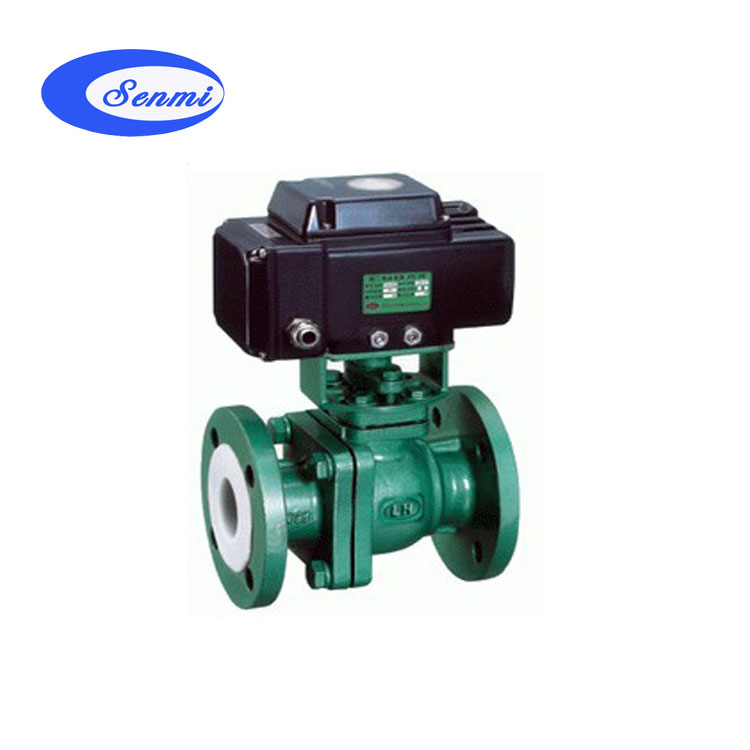

电动衬氟球阀	电动衬氟球阀结构图

二、电动衬氟球阀主要技术参数

公称通径(mm)

100

125

150

200

250

300

公称压力(MPa)

PN1.0、1.6MPa

泄漏量

软密封：零泄漏

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

“O”型球形阀芯

密封填料

聚四氟乙烯(PTFE)

连接形式

法兰

可调范围

DN15-65

DN80-300

250:1

350:1

基本误差

±1%

死区

≤1%

回差

≤1%

适用温度

密封面

PTFE≤180℃

配置执行机构

可配PSQ、HQ、361RS、HR等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三、电动衬氟球阀执行器技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	HR：50N·M～2000N·M；HQ：50N·M～3000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附件带手柄、手轮
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

四、电动衬氟球阀主要设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

五、电动衬氟球阀主要零件材料

零件名称	材料
阀体、阀盖	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球体	2Cr13+氮化处理+46	304+46	316+46	316L+46
阀杆	2Cr13+46	304+46	316+46	316L+46
阀座密封圈	PTFE、碳素纤维＋PTFE
密封填料	V型聚四氟乙烯填料

六、主要外形连接尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H		275	280	287	312	312	325	335	365	400	420	440	470	545	580
H1	固定阀体	/	/	/	/	/	102	114	127	152	184	219	273	360	395
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

七、电动衬氟球阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
