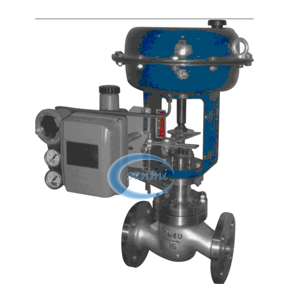

气动温度调节阀

更新时间：2019/4/1 9:19:26

简要描述：

上海彬米阀门专业生产气动调节阀，气动比例调节阀，气动温度调节阀，气动调节阀参数，气动调节阀品牌，气动调节阀价格，气动调节阀厂家，气动调节阀批发，作用，上海气动调节阀厂家，杉米气动调节阀等专业生产气动调节阀

产品详细资料：

气动三通调节阀，电动三通分流调节阀，压力调节阀亦称调节阀、流量控制阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，调节阀结构组成调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等

二、气动温度调节阀要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、阀盖形式

注：常温型：常温型工作温度-20-%2B200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-%2B450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	7.6	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L(mm)		16		25			40			60
膜片有效面积Ae(cm2)		280		400			600			1000
公称压力PN(MPa)		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比R		50：1
信号范围Pr(KPa)		20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)		0.14、0.25、0.28、0.40

五、性能指标

序号	项目			标准型调节阀		散热、低温型调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜(%)			±5	±1	±15	±4
2	回差＜(%)			3	1	10	3
3	死区＜(%)			3	0.4	8	1
4	始终点偏差＜(%)	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5				±2.5	%2B2.5	%2B6	%2B2.5

六、精小型气动薄膜调节阀 外型尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200
结构长度 (L)	PN16/25	184	184	200	222	254	276	298	352	420	451	543
	PN40	184	184	200	222	254	276	317	368	400	473	568
	PN64、100	206	210	251	251	286	311	337	394	500	508	610
H1		128	128	152	152	160	205	205	208	273	333	364
H2		298	298	298	298	298	380	380	380	510	510	510
H3		208	208	224	228	228	334	334	342	408	453	482
H4		338	338	402	402	405	627	628	635	698	702	728
H5		53	58	68	73	80	90	98	108	123	140	168
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构		ZHB-22			ZHB-23		ZHB-34			ZHB-45
