电动轨道球阀是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。

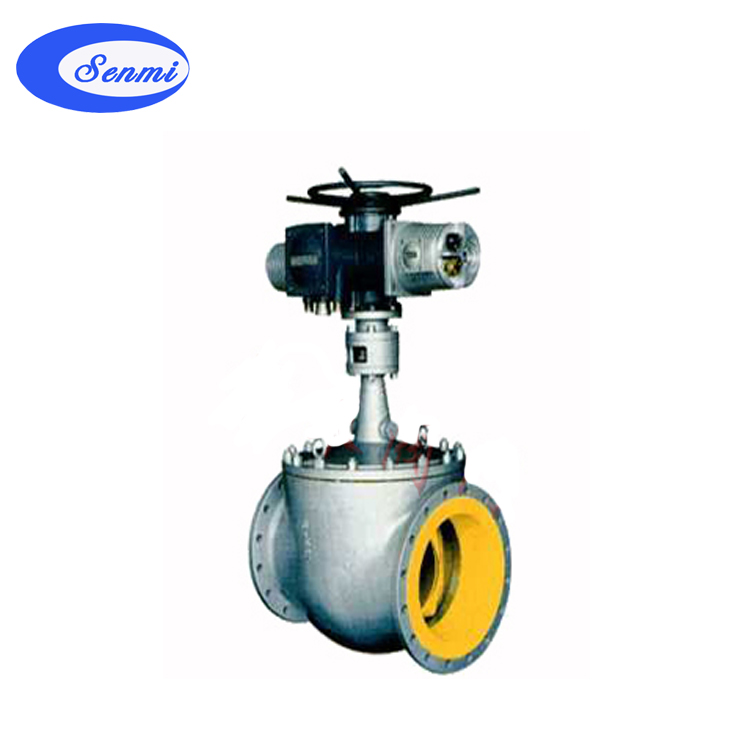

电动轨道球阀|电动摆动式球阀
一、电动轨道球阀 产品概述
是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。
二、 结构特点
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
三、 主要零件材料
|
零件名称 |
材料 |
|||
|
阀体 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
|
阀盖 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
|
阀杆 |
2Cr13 |
38CrMoA1 |
1Cr18Ni9Ti |
1Cr18NiMo2aTi |
|
球体 |
WCB+HCr |
1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
|
阀座 |
PTFE/13Cr/CrNi SS+SLITE |
|||
|
螺柱 |
B7/35CrMoA |
1Cr17Ni2 |
||
|
螺母 |
2H/45 |
2Cr13 |
||
|
填料 |
PTFE/增强柔性石墨 |
|||
四、 主要技术参数
|
公称通径DN(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
公称压力 MPa |
1.6、 2.5、 4.0、 6.4 |
|||||||||||||||
|
转角范围 (゜) |
90 |
|||||||||||||||
|
固有流量特性 |
快 开 |
|||||||||||||||
|
介质温度(℃) |
-60～450 |
|||||||||||||||
|
泄 漏 量 |
Ⅴ 级 |
|||||||||||||||
执行器技术参数
|
输出转速：18-192转/分 |
输出转矩：34-3000牛顿 米 |
|
额定转矩误差：±10% |
死区：0.1%-9.9% |
|
可调输出额定负载下启动频率：60次/小时 |
输入信号：4-20mA/100Ω，2-100 mA/100Ω，DC24V开关量。 |
|
供电电源：380±10%VAC，50Hz |
相对湿度：≤95% |
|
环境温度：-30℃＋70℃ |
防护等级：IP68 输入输出通道均采用光电隔离 |
五、 订货须知
㈠产品名称与型号㈡公称压力㈢公称通径㈣连接法兰标准㈤阀体材质㈥额定流量系数㈦工作介质㈧介质温度㈨是否带附件以便为您正确选型.
