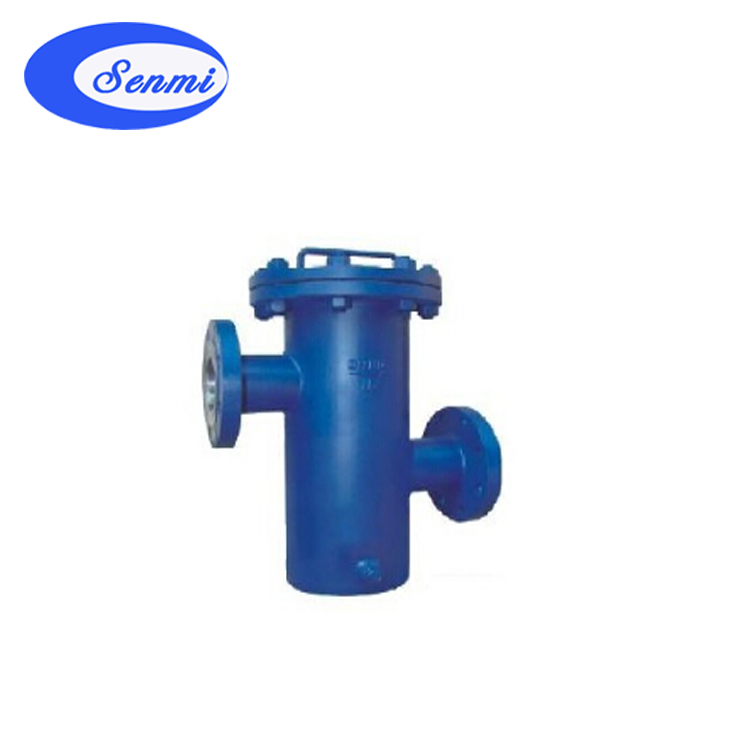

蓝式过滤器

更新时间：2019/4/1 9:19:48

简要描述：

SRB蓝式过滤器（筒型过滤器）是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

产品详细资料：

SRB蓝式过滤器|筒型过滤器

一、SRB蓝式过滤器(筒型过滤器)概述

SRB蓝式过滤器(筒型过滤器)是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

二、SRB蓝式过滤器(筒型过滤器)主要零件材料

壳体材质	铸铁、碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)	-30～+380	-80～+450
公称压力(MPa)	0.6～6.4 (150Lb～300Lb)
过滤精度(目/in)	10-300
连接方式	法兰、对焊

三、(筒型过滤器)直通篮式过滤器外形尺寸 mm

公称直径DN	主要尺寸					排放□“B”	参考重量(kg)
公称直径DN	φ	L	H1	H2	H(拆卸滤网距离)	排放□“B”	参考重量(kg)
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

四、(筒型过滤器)高低篮式过滤器外形尺寸 mm

公称直径DN	主要尺寸						排放□“B”	参考重量(kg)
公称直径DN	φ	L	H1	H2	H3	H(拆卸滤网距离)	排放□“B”	参考重量(kg)
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
