电动弹性座封闸阀|电动软密封闸阀

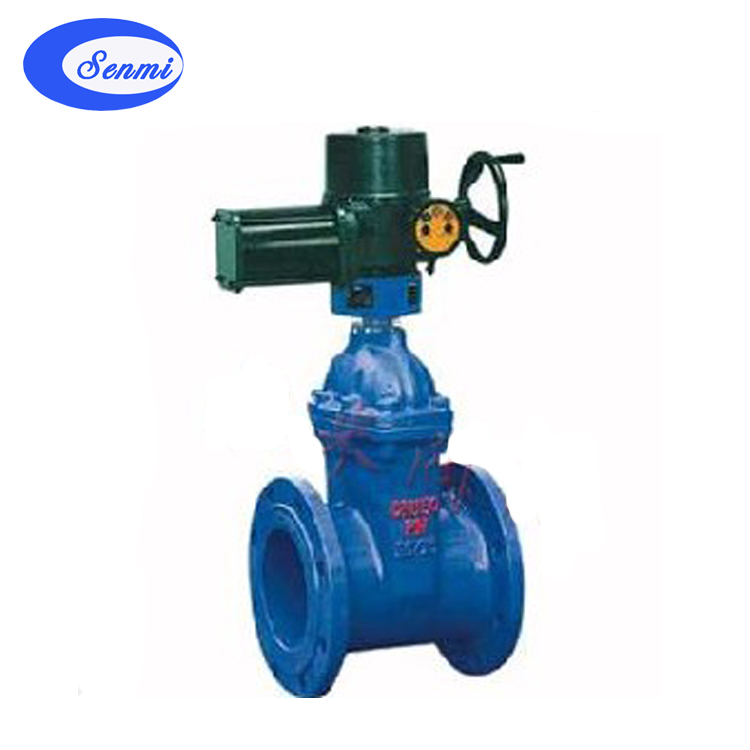

一、电动弹性座封闸阀 电动弹性座封闸主要零部件材料
NO. |
零件名称 |
材质 |
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
2 |
闸板 |
球墨铸铁外覆三元乙丙或丁睛橡胶 |
3 |
阀杆 |
不锈钢 |
4 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
5 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
6 |
电动头 |
|
二、 主要技术参数
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598
三、 主要连接外型尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
H(全开) |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
