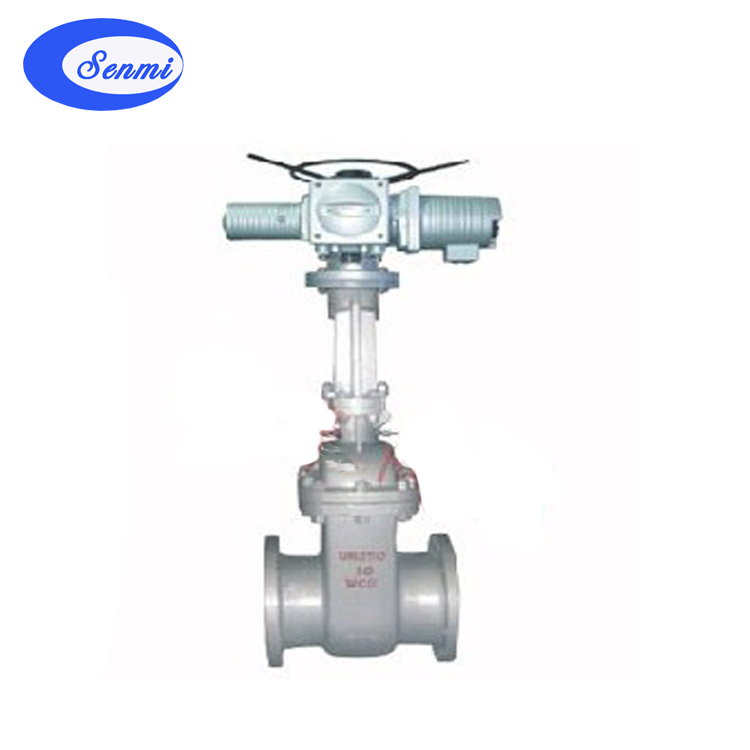

电动水封闸阀

更新时间：2019/4/1 9:19:51

简要描述：

电动水封闸阀产品概述$r$nSENMI公司生产的适用于公称压力10MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。尤其适用于火电厂汽机真空冷凝系统。

产品详细资料：

电动水封闸阀|水封式电动闸阀
一、电动水封闸阀 产品概述
SENMI公司生产的适用于公称压力10MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。尤其适用于火电厂汽机真空冷凝系统。

二、产品特点

1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为电动。

三、技术标准

执行标准	设计制造	结构长度	法兰面尺寸	试验-检验
执行标准	GB/T12234-89	GB/T12221-89	JB79 GB/T9113	JB/T9092-99 GB/T13927-92

四、主要性能规范

性能试验	公称压力 (MPa)
壳体强度试验	1.0	1.6	2.5	4.0	6.4	10.0
密封试验	1.5	2.4	3.8	6.0	9.6	15.0
上密封试验	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验	1.1	1.8	2.8	4.4	7.0	11.0
产品类型	适用温度(℃)			适用介质
碳钢型	≤425			水、蒸汽、油品、非腐蚀性气体
合金型	≤540			水、蒸汽、油品、非腐蚀性气体

五、主要零件材料

1	阀体	WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2	闸板	WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
3	垫片	聚四氟乙烯、金属石墨缠绕垫片
4	阀盖	WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
5	填料	聚四氟乙烯、柔性石墨、浸油石棉盘根
6	填料压盖	25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
7	阀杆	2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
8	支架	HT200、WCB、1Cr18Ni9Ti
9	电动执行器	壳体(HT200、WCB)

六、主要外形及连接尺寸

公称通径DN	L	D	D1	D2	b	n-φd	H	电装(W)
50	250	175	135	105	26	4-φ23	622	DZWl0
65	280	200	160	130	28	8-φ23	714	DZW15
80	310	210	170	140	30	8-φ23	765	DZW20I
100	350	250	200	168	32	8-φ25	840	DZW20l
125	400	295	240	202	36	8-φ30	852	DZW30
150	450	340	280	240	38	8-φ34	875	DZW30
200	550	405	345	300	44	12-φ34	1195	DZW45
250	650	470	400	352	48	12-φ41	1225	DZW60
300	750	530	460	412	54	16-φ41	1393	DZW90
350	850	595	525	475	60	16-φ41	1507	DZWl20I
400	950	670	585	525	66	16-φ48	2075	DZWl80

SENMI专业制造,水封式电动闸阀,电动闸阀,电动高压闸阀,电动高温闸阀等电动闸阀生产厂家,欢迎新老客户!:4001-123-180
