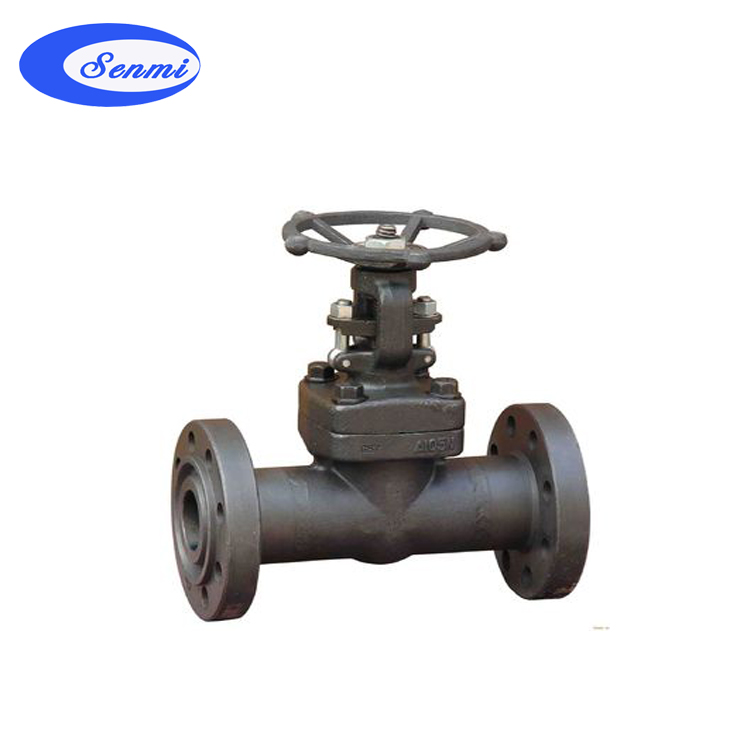

锻钢法兰闸阀

更新时间：2019/4/1 9:20:35

简要描述：

锻钢闸阀整体法兰端阀门有三种阀盖设计，*种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

产品详细资料：

锻钢法兰闸阀|锻钢闸阀|高压闸阀

一、锻钢高压闸阀概述

锻钢闸阀整体法兰端阀门有三种阀盖设计，*种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
整体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。

二、闸阀的结构设计和规范

锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.

三、锻钢高压闸阀结构形式

1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套；
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

四、材料表

序号 NO.	名称		美标碳钢 CS to ASTM	美标合金钢 AS to ASTM	美标不锈钢钢 SS to ASTM
序号 NO.	Part Name		Type A 105	Type F22	Type F304(L)	Type F316(L)
1	阀体	Body	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	Seat Ring	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	Wedge	A276 410&430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	Wtem	A182　F6	A182　F304	A182 F304(L)	A182 F316(L)
5	垫片	Gasket	Corrugated SS+graphite		SS+PTFE
6	阀盖	Bonnet	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	Bonnet Bolt	A193 B7	A193 B16	A193 B8	A193 B8M
8	销	Pin	A276 T410		A276 304
9	填料压套	Gland			A182 F304(L)	A182 F316(L)
10	活节螺丝	Gland Eyebolt	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压盖	Gland Flange	A105	A182 f11	A182 F304(L)	A182 F316 (L)
12	螺母	Gland Nut	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	Stem Nut	A276 410/Cu-Alloy(铜合金)
14	手轮锁紧螺母	H.W.Lock Nut	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	Nameplate	SS
16	手轮	Handwheel	A197
17	衬垫	Bearing Gasket	A473 431
18	填料	Stem Packing	Flexible Graphite		PTFE
适用介质　Suitable Medium			(水、油、气等)W.O.G.etc		(酸类)HNO3,CH3OOH etc
适用温度　Suitable Temperature			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料　　　　Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

五、锻钢高压闸阀尺寸和重量表

通径　　NPS			1/2	3/4	1	1/4	1　1/2	2
L(RF) L1(BW)	150		108	117	127	140	165	178
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H(OPEN)	150，300		158	169	197	236	246	283
H(OPEN)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Weights	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

通径　NPS		1/2	3/4	1	1/4	1　1/2	2
L(RTJ)	900，1500	216	229	254	279	305	368
L1(BW)	900,1500	216	229	254	279	305	368
H(OPEN)		197	197	236	246	283	330
W		125	125	160	160	180	200
Weights	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
Weights	BW	5.2	9.3	12.4	13.8	18.9	27.5
