水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。

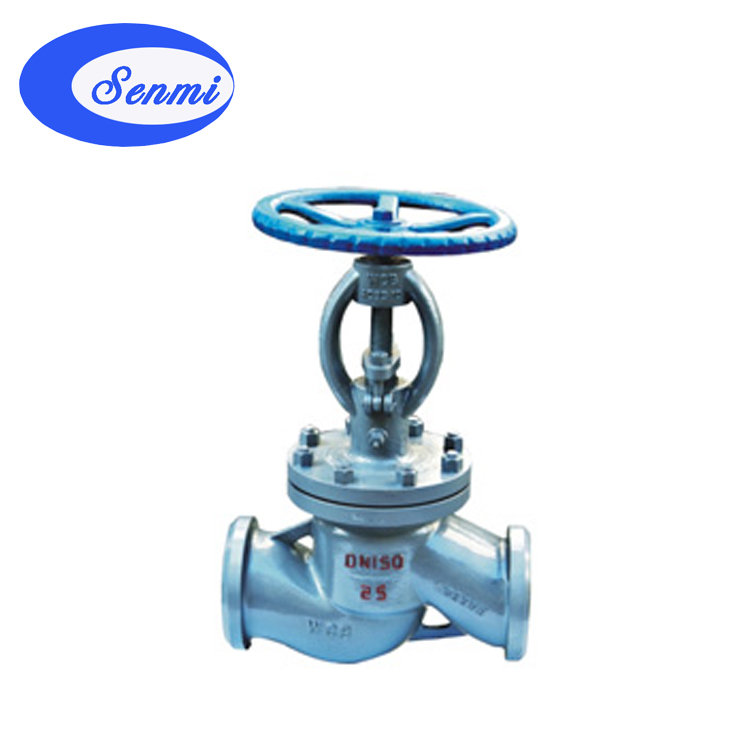

水封截止阀|不锈钢截止阀
一、水封截止阀主要用途
适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。
二、 结构特点
1、选材考究,符合国内外相关标准,材料全面质量高。
2、密封副配对先进合理,提高了密封性能,使用寿命长。
3、产品按国家标准GB/T12235设计制造,结构新颖 ,造型美观。连接端有法兰和焊接,可根据用户不同要求配接。
4、填料函设计成水密封结构,接入0.6~1.6Ma的水填料,摩擦力小,密封好,能使系统大气隔离,保证良好的气密性,属环保产品。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
6、结构紧凑,操作灵活,检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成,密封可靠。填料更换可在不停机情况下进行,方便快捷不影响系统运行。
三、 应用范围
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
焊端尺寸 |
GB/T12224 |
|
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材 料 |
碳钢 |
ASME A105 |
标 志 |
GB/T12220 |
|
供 货 |
JB/T7928 |
四、 主要零件材料及主要用途
阀体> |
阀盖> |
阀瓣> |
阀座 |
阀杆> |
填料> |
适用介质> |
适用温度 |
WCB> |
25+D507MO> |
25+D577 |
2Crl3> |
柔性石墨> |
水、油品、蒸汽> |
425> |
|
A105 |
2Crl3+ |
2Crl3+ |
2Crl3> |
柔性石墨> |
水、油品、蒸汽> |
450> |
五、 主要外形尺寸、连接尺寸及质量
DSJ4lH、DSJ41Y法兰型
公称压力 PN(MPa) |
公称通径 DN(mm) |
标准值 |
参 考 值 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
n |
Z-φd |
DO |
H |
质量(kg) |
||
2.5 |
10 |
130 |
90 |
60 |
40 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
15 |
130 |
95 |
65 |
45 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
20 |
150 |
105 |
75 |
55 |
|
16 |
2 |
|
4-φ14 |
120 |
280 |
6 |
|
25 |
160 |
115 |
85 |
65 |
|
16 |
2 |
|
4-φ14 |
160 |
332 |
10 |
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
160 |
342 |
l1 |
|
40 |
200 |
145 |
110 |
85 |
|
18 |
3 |
|
4-φ18 |
200 |
395 |
17 |
|
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
43l |
24 |
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
280 |
457 |
33 |
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
320 |
505 |
47 |
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
360 |
549 |
62 |
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
400 |
62l |
96 |
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
500 |
703 |
128 |
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
650 |
828 |
168 |
|
4.0 |
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
20 |
150 |
105 |
75 |
55 |
5l |
16 |
2 |
4 |
4-φ14 |
120 |
280 |
6 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
160 |
332 |
10 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
160 |
342 |
11 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
200 |
395 |
17 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
240 |
43l |
24 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
4-φ18 |
280 |
457 |
33 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
320 |
505 |
47 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
360 |
549 |
62 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-φ25 |
400 |
621 |
96 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
500 |
703 |
128 |
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-φ25 |
650 |
828 |
168 |
DSJ6lH、DSJ61Y对焊型
2.5 |
10 |
130 |
|
10 |
18 |
|
|
|
|
|
120 |
272 |
5 |
15 |
130 |
|
12 |
22 |
|
|
|
|
|
120 |
272 |
6 |
|
20 |
150 |
|
19 |
30 |
|
|
|
|
|
120 |
280 |
6 |
|
25 |
160 |
|
27 |
36 |
|
|
|
|
|
160 |
332 |
8 |
|
32 |
180 |
|
3l |
42 |
|
|
|
|
|
160 |
342 |
10 |
|
40 |
200 |
|
39 |
48 |
|
|
|
|
|
200 |
395 |
16 |
|
50 |
230 |
|
5l |
61 |
|
|
|
|
|
240 |
43l |
23 |
|
65 |
290 |
|
67 |
76 |
|
|
|
|
|
280 |
457 |
32? |
|
80 |
310 |
|
80 |
92 |
|
|
|
|
|
320 |
505 |
43 |
|
100 |
350 |
|
99 |
112 |
|
|
|
|
|
360 |
549 |
58 |
|
125 |
400 |
|
12l |
136 |
|
|
|
|
|
400 |
62l |
94 |
|
150 |
480 |
|
145 |
162 |
|
|
|
|
|
480 |
705 |
119 |
|
200 |
600 |
|
206 |
224 |
|
|
|
|
|
650 |
828 |
165 |
|
4.0 |
10 |
130 |
|
10 |
18 |
|
|
|
|
|
120 |
272 |
5 |
15 |
130 |
|
12 |
22 |
|
|
|
|
|
120 |
272 |
6 |
|
20 |
150 |
|
19 |
30 |
|
|
|
|
|
120 |
280 |
7 |
|
25 |
160 |
|
?27 |
36 |
|
|
|
|
|
160 |
332 |
8 |
|
32 |
180 |
|
31 |
42 |
|
|
|
|
|
160 |
342 |
10 |
|
40 |
200 |
|
39 |
48 |
|
|
|
|
|
200 |
395 |
16 |
|
50 |
230 |
|
51 |
6l |
|
|
|
|
|
240 |
43l |
23 |
|
65 |
290 |
|
70 |
80 |
|
|
|
|
|
280 |
457 |
33 |
|
80 |
310 |
|
80 |
92 |
|
|
|
|
|
320 |
505 |
46 |
|
100 |
350 |
|
99 |
112 |
|
|
|
|
|
360 |
549 |
61 |
|
125 |
400 |
|
12l |
136 |
|
|
|
|
|
400 |
621 |
95 |
|
150 |
480 |
|
145 |
162 |
|
|
|
|
|
480 |
705 |
126 |
|
200 |
600 |
|
203 |
224 |
|
|
|
|
|
650 |
828 |
138 |
