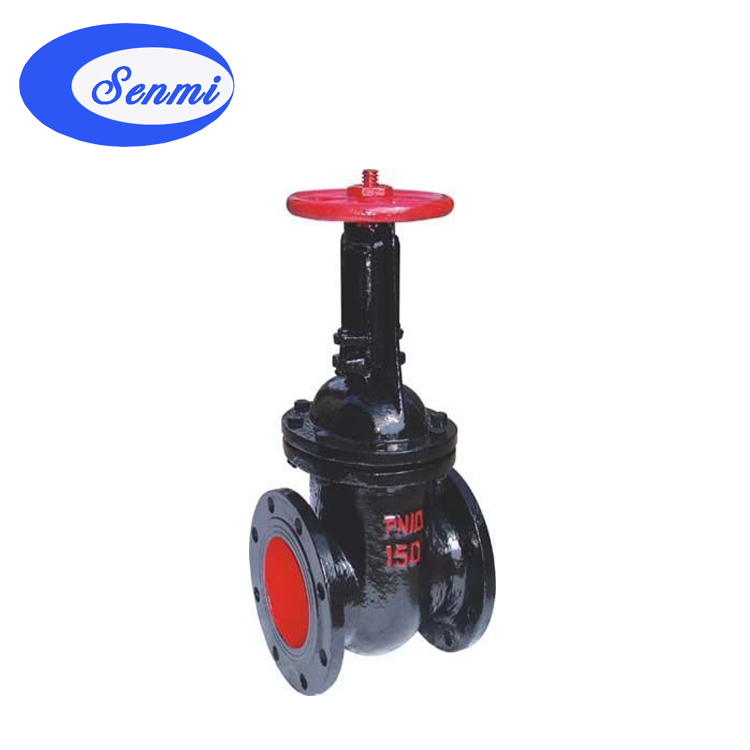

铸铁明杆闸阀

更新时间：2019/4/1 9:19:56

简要描述：

铸铁明杆闸阀广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置

产品详细资料：

Z41铸铁明杆闸阀|铸铁闸阀

一、Z41铸铁明杆闸阀主要特点及用途

1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

二、Z41 执行标准

设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动

三、Z41 主要技术参数

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z41T-10	1.0	1.1	1.5	≤200℃	水、蒸汽、油
Z41T-10
Z41W-10				≤100℃	油品、煤气

四、Z41 主要零件材料

型号	阀体、阀盖、闸板	闸板	密封圈	阀杆螺母	阀杆	填料
Z41H-10	灰铸铁、铸钢	碳钢+合金钢	不锈钢、合金钢	青铜	碳钢、不锈钢	浸油石棉盘根
Z41W-10	灰铸铁	灰铸铁	黄铜		碳钢
Z41T-10	灰铸铁	灰铸铁+黄铜	黄铜		碳钢、黄铜

五、Z41 主要外形尺寸及重量

公称通径DN(mm)	尺寸(mm)								重量 (kg)
公称通径DN(mm)	L	D	D1	D2	b-f	Z-d	H	D0	重量 (kg)
40	165	145	110	85	18-3	4-18	245	135	20
50	180	160	125	100	20-3	4-18	286	180	26
65	190	180	145	120	20-3	4-18	320	180	35
80	203	195	160	135	22-3	4-18	373	200	45
100	229	215	180	155	22-3	8-18	428	200	60
125	250	245	210	185	24-3	8-18	513	240	85
150	270	280	240	210	24-3	8-23	582	240	125
200	292	335	295	265	26-3	8-23	730	320	180
250	330	390	350	320	28-3	12-23	897	320	240
300	356	440	400	368	28-3	12-23	1032	400	360
350	381	500	460	428	30-3	16-23	1170	400	400
400	406	565	515	482	32-3	16-25	1330	500	500
450	432	615	565	532	32-3	20-25	1460	500	590
500	457	670	620	585	34-3	20-25	1650	500	680
