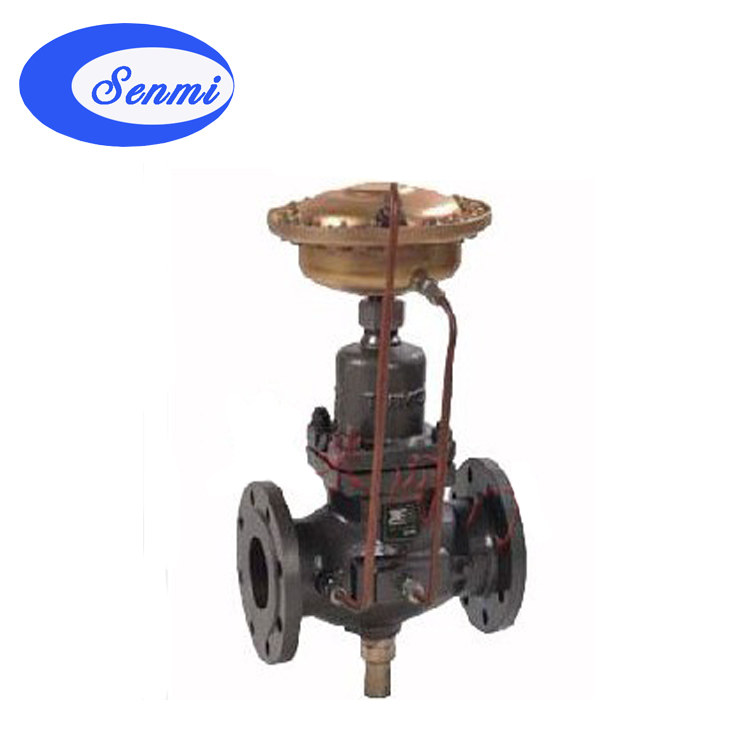

自力式流量平衡阀|自力式调节阀

更新时间：2019/4/1 9:19:58

简要描述：

SENMI自力式流量平衡阀产品概述：亦称自力式平衡阀、流量调节阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，管网中应用可直接根据设计来设定流量，阀门可在水作用下

产品详细资料：

SENMI自力式流量平衡阀产品概述：
ZLF－16型自力式流量平衡阀亦称自力式平衡阀、流量调节阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，管网中应用可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。主要应用于：集中供热(冷)等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。

自力式流量平衡阀产品特点：
可按设计或实际要求设定流量，能自动消除系统的压差波动，保持流量不变。
克服系统冷热不均现象，提高供热(供冷)质量。
彻底解决近端压差大，远端压差小的矛盾。
减少系统循环水量，降低系统阻力。
减少设计工作量，不需要对管网进行繁琐的水力平衡计算。
降低调网难度，把复杂的调网工作简化为简单的流量分配。
免除多热源管网热源切换时的流量再分配工作。
流量显示值均为测试台上随机标定，流量(m3/h)。
ZLF型技术参数

阀体形式	直通铸造阀体
公称通径	DN15～350mm
公称压力	PN1.0、1.6 MPa
法兰标准	ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式	法兰(FF RF RTJ)、螺纹(适用于DN25以内)
介质温度	0～150℃
工作压差	20～600KPa
流量精度	5%

自力式流量平衡阀主要零件材料及结构图：

底盖	铸铁、球墨铸铁、铸钢
弹簧	65Mn/60Si2Mn
阀体	铸铁、球墨铸铁、铸钢
阀座	2Cr13、304
阀芯	2Cr13、304
阀杆	2Cr13、304
密封垫片	柔性石墨、聚四氟乙烯
密封填料	V型聚四氟乙烯填料、石棉纺织填料、石墨填料
锁	厂家配套

自力式流量平衡阀主要外形及连接尺寸及重量：

公称通径(DN)	安装方式	L(mm)	H1(mm)	H2(mm)	恒定流量	重量(Kg)
15	螺纹连接	100	60	50	0.2-1	0.6
20		110	60	50	0.3-1.5	0.6
25		115	60	50	0.5-2	0.7
32	法兰连接	130	70	70	1-4	4
40		200	90	100	1.5-6	11
50		215	100	105	2-8	12
65		230	130	110	3-12	15
80		275	159	170	5-20	27
100		290	175	185	10-30	30
125		310	180	200	15-45	40
150		350	210	220	30-70	63
200		425	230	285	40-180	104
250		480	310	385	100-300	189
300		650	405	480	150-500	218
350		700	420	545	200-700	265
