D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。

产品详细资料：

一、电动通风蝶阀产品概述

彬米公司生产的D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
电动通风调节蝶阀(也称电动风量调节蝶阀)是采用电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。

二、电动通风蝶阀主要技术参数

公称通径mm	50～1200
公称压力(MPa)	PN0.1、0.25、0.6、1.0
介质温度℃	-40～+450（钢板卷焊），+450以上（不锈钢板卷焊）
转角范围	0-90度
流量特性	近似百分比
法兰标准	GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三、电动通风蝶阀执行器参数及特点(HR系列)

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。

四、电动通风蝶阀主要性能指标

项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

五、电动通风蝶阀主要零件材料

零件名称	材料
阀体	碳钢(卷焊焊接)、不锈钢(卷焊加工)
蝶板	碳钢、不锈钢
阀杆	2Cr13、不锈钢
填料	PTFE、柔性石墨

六、电动通风蝶阀外形图

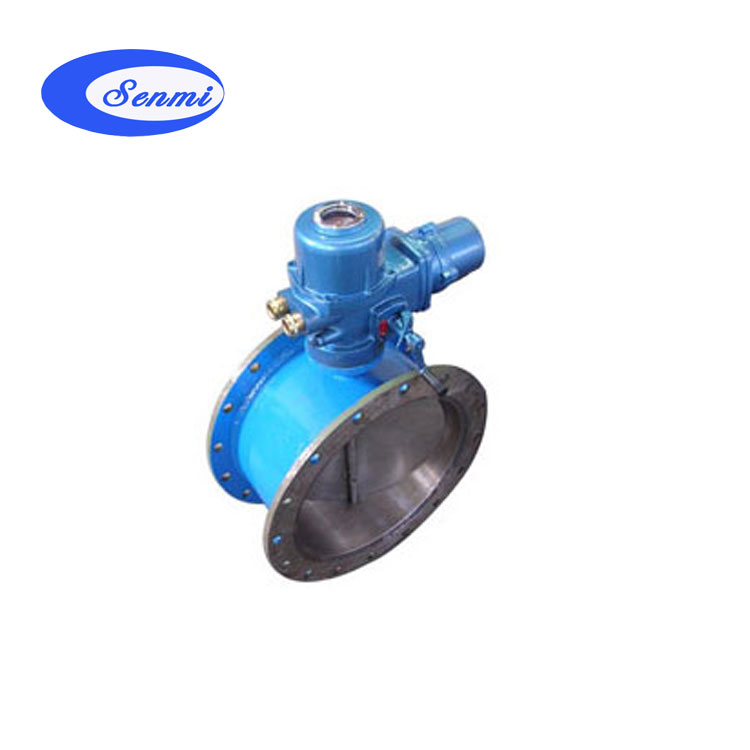

电动通风蝶阀	电动通风调节蝶阀

七、电动通风蝶阀安装连接尺寸

公称通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
H	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H1	530	530	565	600	640	705	775	945	1070	1140	1210	1335	1415	1605	1844	2040	2255	2388
D	140	160	190	210	240	265	320	375	440	490	540	595	645	755	860	975	10755	1175
D1	110	130	150	170	200	225	280	335	395	445	495	550	600	705	810	920	1020	1120
n-φd	4-14	4-14	4-18	4-18	8-18	8-18	12-18	12-22	12-22	16-22	16-22	20-22	20-26	24-26	24-30	24-30	24-30	28-30

八、电动通风蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
