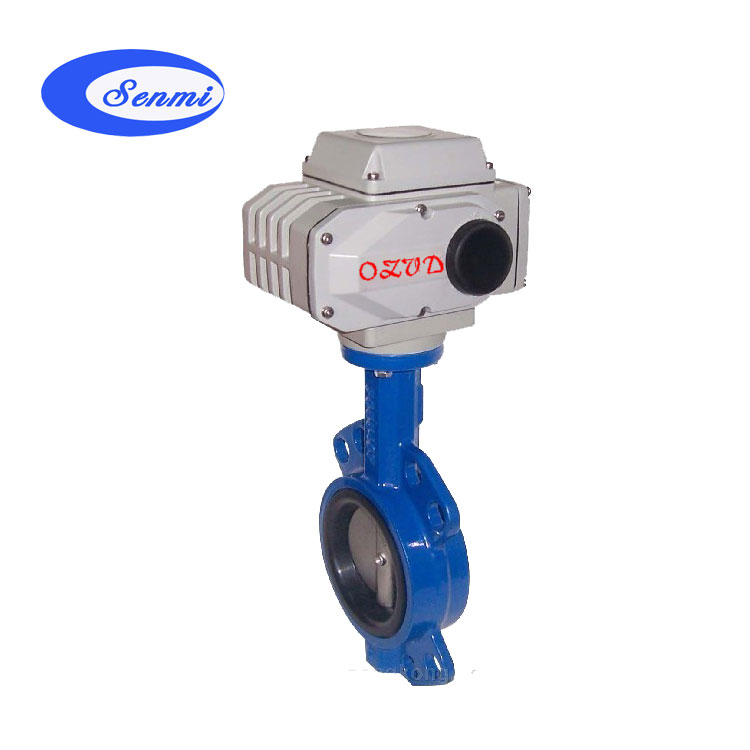

电动开关蝶阀|电动切断蝶阀

更新时间：2019/4/1 9:20:00

简要描述：

SENMI专业生产制造电动开关蝶阀|电动切断蝶阀，电动蝶阀,电动对夹蝶阀,电动软密封蝶阀,电动衬胶蝶阀,电动衬氟蝶阀,电动调节蝶阀等,欢迎来电洽谈!销售热线:4001-123-180

产品详细资料：

一、电动开关蝶阀产品概述

彬米公司生产的电动开关蝶阀适用于两位开关(切断)控制或者调节的工况场合。电动开关蝶阀其结构分为金属密封和软密封结构。金属密封是采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。软密封结构是采用对夹蝶阀阀体，在其阀体内壁衬氟或者衬胶，打到与蝶板完全密封的状态，保证介质零泄漏。因此电动切断蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

二、电动开关蝶阀产品特点

（1）电动开关蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
（2）电动切断蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
（3）电动开关蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
（4）电动切断蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
（5）电动开关蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
（6）电动切断蝶阀具有耐高温、耐低温、耐腐蚀性强等特征。

三、电动开关蝶阀主要设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

四、电动开关蝶阀电动执行器技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁
执行器特点： 1.功能强劲:智能型、调节型、开关式。 2.体积小巧：体积仅相当于同类产品的35%左右。 3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。 4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。 5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

五、电动开关蝶阀主要零件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

六、电动开关蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～600℃不锈钢：-40℃～600℃

七、电动开关蝶阀外形图


电动开关蝶阀

八、电动开关蝶阀安装连接尺寸

公称通经(DN)		主要尺寸				法兰尺寸
公称通经(DN)		L	H		H1	1.0MPa		1.6MPa		2.5MPa
毫米	毫米	L	硬密封	软密封	H1	D1	n-Фd	D1	n-Фd	D1	n-Фd
50	2	43	112	63	530	125	4-18	125	4-18	125	4-18
65	2-1/2	46	115	70	530	145	4-18	145	4-18	145	8-18
80	3	46	120	83	565	160	4-18	160	8-18	160	8-18
100	4	52	138	105	600	180	8-18	180	8-18	190	8-22
125	5	56	164	115	640	210	8-18	210	8-18	220	8-26
150	6	56	175	137	705	240	8-22	240	8-22	250	8-26
200	8	60	200	164	775	295	8-22	295	12-22	310	12-26
250	10	68	243	206	945	350	12-22	355	12-26	370	12-30
300	12	78	250	230	1070	400	12-22	410	12-26	430	16-30
350	14	78	280	248	1140	460	16-22	470	12-26	490	16-33
400	16	102	305	289	1210	515	16-26	525	16-26	550	16-36
450	18	114	350	320	1335	565	20-26	585	16-30	600	20-36
500	20	127	380	343	1415	620	20-26	650	20-30	660	20-36
600	24	154	445	413	1605	725	20-30	770	20-33	770	20-39
700	28	165	480	478	1844	840	24-30	840	24-36	875	24-42
800	32	190	530	525	2040	950	24-33	950	24-39	990	24-48
900	36	203	580	585	2255	1050	28-33	1050	28-39	1090	28-48
1000	40	216	650	640	2380	1160	28-36	1170	28-42	1210	28-56
1200	48	254	760	755	2640	1380	32-39	1390	32-48	1420	32-56

九、电动开关蝶阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
