不锈钢压力调节阀，不锈钢压力控制阀

更新时间：2019/4/1 9:20:09

简要描述：

SENMI专业生产蒸汽自力式调节阀，自图式微压控制阀，自力式压力调节阀，不锈钢自力式压力调节阀，压差调节阀，自力式压差调节阀，自力式调节阀，蒸汽自力式调节阀等欢迎新老客户

产品详细资料：

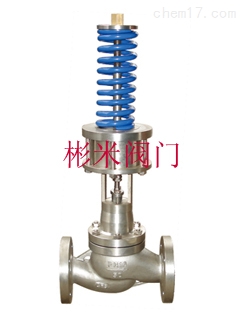

SENMI不锈自力式压力调节阀概述

V230Y型自力式压力调节阀由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZYP相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点.因此广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。　　本产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。比老型式有更大压差范围。

不锈自力式压力调节阀主要零件材料

阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti 阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti 膜盖：A3、1Cr18Ni9Ti 填料：聚四氟乙烯、柔性石墨膜片：丁腈橡胶、耐油橡胶、氟橡胶

不锈自力式压力调节阀技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
额定行程L（mm）		8		10		14	20		25	40		50	60	70
公称压力PN（MPa）		1.6、4.0
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特质		快开
调节精度（%）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封(1/h)	单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级）
	软密封(m1/min)	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
减压比	zui大	10
	zui小	1.25

SV230不锈自力式压力调节阀安装方式说明

注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐

不锈自力式压力调节阀外形尺寸

公称通径 DN	20	25	32	40	50	65	80	100	125	150	200	250	300
法兰距 L	185	200	205	222	254	276	298	352	410	451	600	670	735
总高度 H	615	645	650	710	730	745	760	800	890	960	1050
H1	52.5	57.5	67.5	72.5	80	90	97.5	107.5	122.5	140	167.5	225	230
d	100
h	280
法兰标准	GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K

※ SENMI专业生产电动调节阀，气动调节阀，自力式调节阀，电动单座调节阀等,欢迎新老客户!
