SENMI阀门专业生产蒸汽电动控制阀,蒸汽比例调节阀,高温电动调节阀,蒸汽电动调节阀,导热油电动调节阀,电动单座调节阀,比例积分电动调节阀,电动温度调节阀,电动三通温度调节阀等

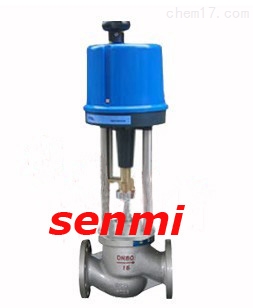

SENMI高温电动调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者电动执行机构,流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。SENMI电动二通调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。电动二通调节阀公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比,多种规格可供选择.
SMZDLP电子式电动高温调节阀是由3810系列(PSL系列)电子式电动执行机构和高温调节阀体组成,由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。
二、高温电动调节阀 主要零件材料及结构图
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
||||
8 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
9 |
螺母 |
304 |
304 |
316 |
316L |
三、高温电动调节阀 阀盖
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、高温电动调节阀 主要技术参数
DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
等百 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 10.0 |
|||||||||||||
执行机构型号 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
||||||||
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
|||||||||
固有流量特性 |
直线、等百分比 |
|||||||||||||
固有可调比 |
50:1 |
|||||||||||||
工作温度t(℃) |
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450 |
|||||||||||||
输入信号 |
0-10mADC、4-20mADC、220VAC(开关信号) |
|||||||||||||
高温电动调节阀 电源电压 |
220VAC 50Hz |
