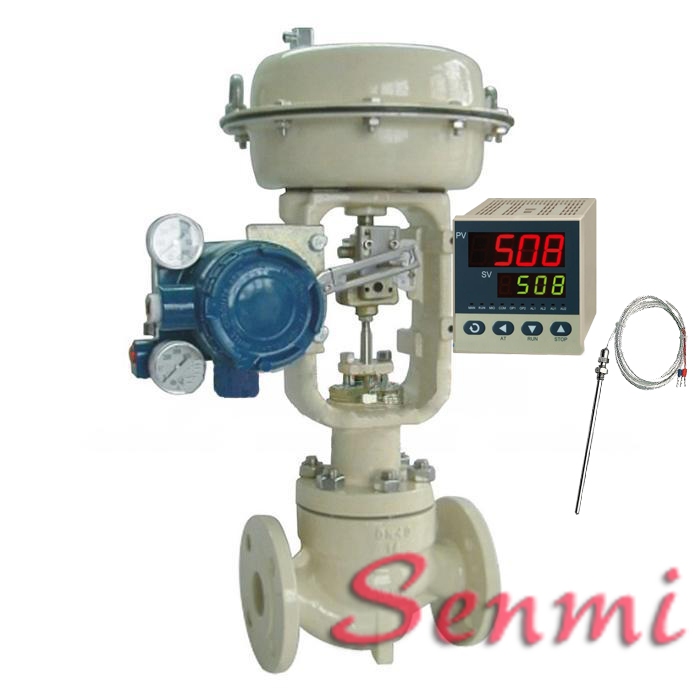

一、精小型气动薄膜调节阀 概述
精小型气动薄膜调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。气动薄膜单座调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。 SENMI气动调节阀系列有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度 由-200℃~+560℃,其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、精小型气动薄膜调节阀 主要零件材料
本体材质为碳钢 |
本体材质为不锈钢 |
||||||||
1 |
阀体 |
WCB |
LCB |
WC9 |
1 |
阀体 |
CF8 |
CF8M |
CF3M |
2 |
阀座 |
304 |
304 |
304 |
2 |
阀座 |
304 |
316 |
316L |
3 |
阀芯 |
304 |
304 |
304 |
3 |
阀芯 |
304 |
316 |
316L |
4 |
导向套 |
304 |
304 |
304 |
4 |
导向套 |
304 |
316 |
316L |
5 |
阀盖 |
WCB |
LCB |
WC9 |
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
6 |
阀杆 |
304 |
304 |
304 |
6 |
阀杆 |
304 |
316 |
316L |
7 |
填料 |
PTFE/柔性石墨 |
7 |
填料 |
PTFE/柔性石墨 |
||||
8 |
弹簧 |
65Mn |
8 |
弹簧 |
65Mn |
||||
9 |
螺母 |
304 |
304 |
304 |
9 |
螺母 |
304 |
316 |
316L |
三、精小型气动薄膜调节阀 阀盖形式
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
