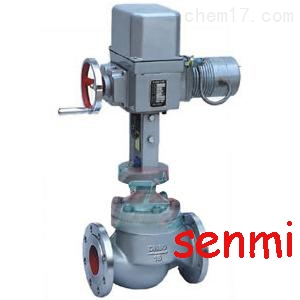

高温高压调节阀，导热油高温高压调节阀

更新时间：2019/4/1 9:21:44

简要描述：

SENMI阀门专业生产导热油比例调节阀，蒸汽比例调节阀，高温高压调节阀，电动调节阀,电动单座调节阀,电动套筒调节阀,电动双座调节阀,电动高压调节阀,电动三通调节阀,电动比例调节阀,品牌电动调节阀,蒸汽电动调节阀等欢迎新老客户!:

产品详细资料：

一、电动调节阀概述

ZAZP、ZAZN 、ZAZM型电动(单座、双座、套筒)调节阀，是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型；流量特性有等百分比(对数)性、直线性


ZAZP电动单座调节阀 ZAZM电动套筒调节阀	ZAZN电动执行器

二、电动调节阀 主要零件材料

材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体、阀盖	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯、阀座	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+4500℃

三、电动调节阀 主要技术参数

公称通径mm			20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm			20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	单座		5	8	12	20	32	50	80	120	200	280	450	800	1200
	双座			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	全量		15		35	50		125	190		400	630
		0.6		9		20	30		75	115		240	350
额定行程L(mm)			10	16		25		40			60			100
执行器型号			DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510			DKZ-510
出轴推力Nm			4000	4000		4000		6400			6400/16000			16000
全行程时间S			8	12.5		20		32			48/37			62
电源电压			AC220V 50Hz
输入信号			4～20mA DC 0～10mA DC
输入阻抗			Ⅱ型：200Ω　Ⅲ型：250Ω
作用模式			电开式(K)型、电关式(B)型
流量特性			等百分比、直线、快开性
允许泄漏量(L/h)			单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量
固有可调比R			30:1
公称压力PN(MPa)			1.6 2.5 4.0 6.4

四、电动调节阀 主要性能指标

项目		指标
基本误差％		≤±5.0
回差％		≤3.0
死区％		≤3.0
泄漏量	单座阀	10-4×阀的额定容量
	双座阀	10-3×阀的额定容量
	套筒阀	10-3×阀的额定容量
