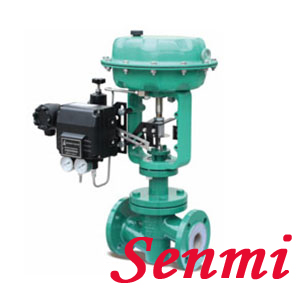

气动防爆调节阀，气动压力控制阀

更新时间：2019/4/1 9:21:44

简要描述：

SENMI专业生产气动防爆调节阀，气动防爆单座调节阀，防爆气动单座调节阀，隔爆型气动调节阀，隔爆型气动单座调节阀，所产气动防爆调节阀，气动防爆单座调节阀，防爆气动单座调节阀，隔爆型气动调节阀质量上乘，价格合理，订购！

产品详细资料：

一、防爆气动调节阀 概述
　　防爆气动薄膜调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。防爆气动单座调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。 SENMI防爆气动调节阀系列有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、防爆气动薄膜调节阀 主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

三、防爆气动薄膜调节阀 阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、防爆气动薄膜调节阀 主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	7.6	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L(mm)		16		25			40			60
膜片有效面积Ae(cm2)		280		400			600			1000
公称压力PN(MPa)		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比R		50：1
信号范围Pr(KPa)		20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)		0.14、0.25、0.28、0.40
