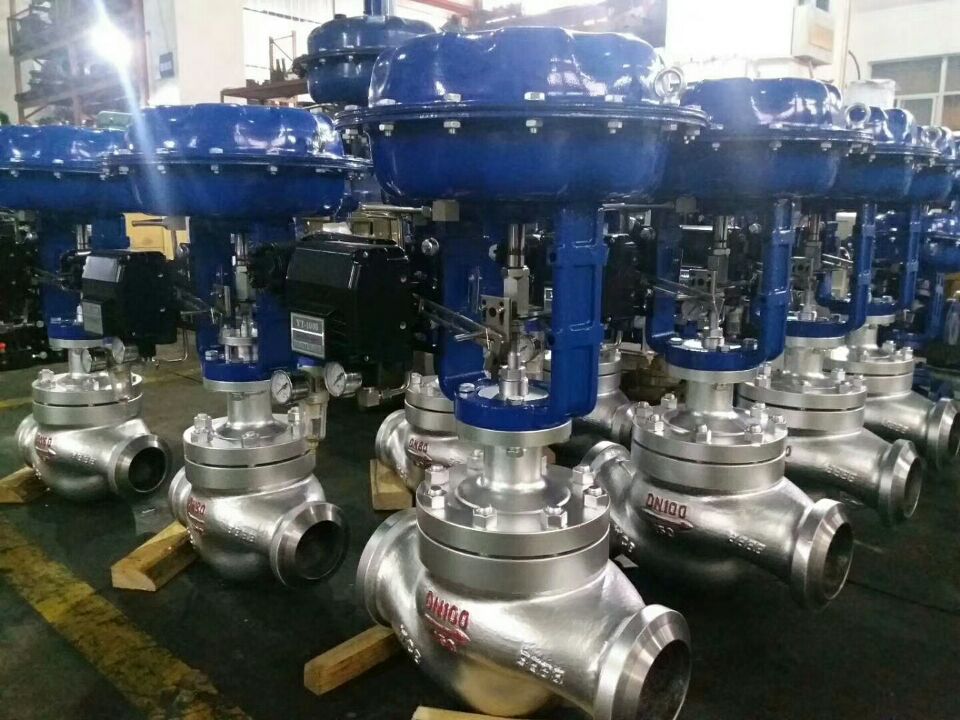

气动比例温控阀采用气动单座调节阀配以PID智能温度控制仪表及温度变送器组成,具有结构紧凑、重量轻、动作灵敏、流量特性精确、拆装方便带断电复位等优点。
气动温度控制阀采用气动单座调节阀配以PID智能温度控制仪表及温度变送器组成,具有结构紧凑、重量轻、动作灵敏、流量特性精确、拆装方便带断电复位等优点。广泛应用于精确控制水处理及化工厂。气动温度控制阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。 SENMI气动温度控制阀系列有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度 由-200℃~+560℃,其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。蒸汽流量控制阀
气动温度控制阀 主要技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量 |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
等百分比 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|
执行机构 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|||||||
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
||||||||
额定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
||||||||
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 10.0 |
|||||||||||
固有流量特性 |
直线 等百分比 |
|||||||||||
固有可调比R |
50:1 |
|||||||||||
信号范围Pr(KPa) |
20-60、20-100、40-200、60-100、80-240 |
|||||||||||
气源压力Ps(MPa) |
0.14、0.25、0.28、0.40 |
气动温度控制阀 性能指标
序号 |
项 目 |
标准型调节阀 |
散热、低温型调节阀 |
||||
不带定位器 |
带定位器 |
不带定位器 |
带定位器 |
||||
1 |
基本误差<(%) |
±5 |
±1 |
±15 |
±4 |
||
2 |
回差<(%) |
3 |
1 |
10 |
3 |
||
3 |
死区<(%) |
3 |
0.4 |
8 |
1 |
||
4 |
始终点偏差 |
气开 |
始点 |
±2.5 |
±1 |
±6 |
±2.5 |
终点 |
±5 |
±15 |
|||||
气关 |
始点 |
±5 |
±15 |
||||
终点 |
±2.5 |
±6 |
|||||
5 |
|
±2.5 |
+2.5 |
+6 |
+2.5 |
