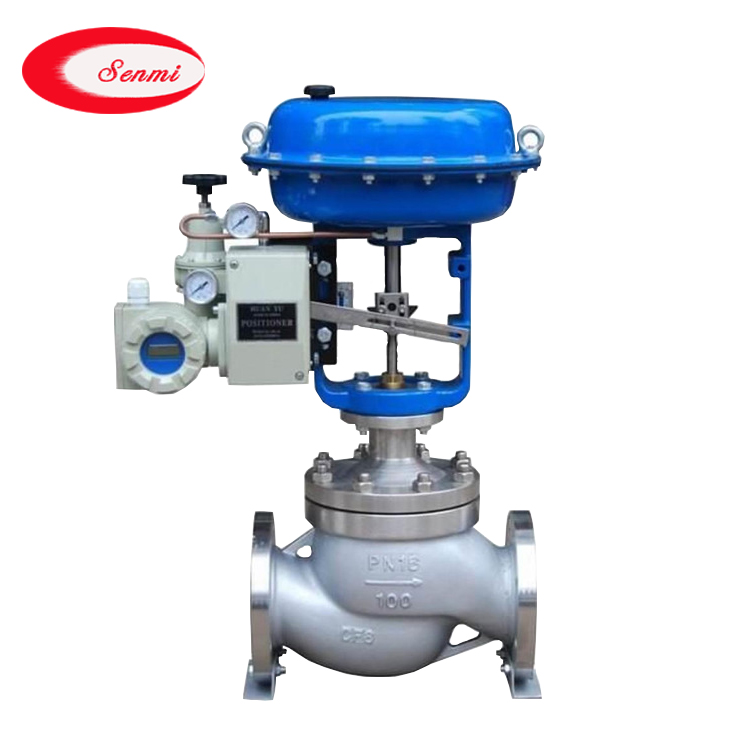

气动比例套筒调节阀 概述
气动比例套筒调节阀是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构。流道呈S流线性,整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大,阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0;阀体口径范围DN20-300,适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数KV |
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
执行机构
型号 |
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|||||||
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
额定行程L(mm)
|
16
|
25
|
40
|
60
|
||||||||
膜片有效面积Ae(cm2)
|
280
|
400
|
600
|
1000
|
||||||||
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|||||||||||
固有流量特性
|
直线 等百分比
|
|||||||||||
固有可调比R
|
50:1
|
|||||||||||
信号范围Pr(KPa)
|
20-60、20-100、40-200、60-100、80-240
|
|||||||||||
气源压力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
